電力電力ケーブル GP 270 V DC

耐油性耐摩耗性耐候性

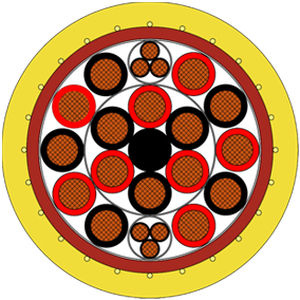

製品説明: F‑35戦闘機の地上電源供給用に特別に設計された地上電源供給ケーブルで、航空機システムへの信頼性の高いエネルギー供給を保証します。赤い内側と黄色の外側のジャケットを備えた二重ジャケット設計により、明確な摩耗インジケーターを提供し、交換計画を容易にし、地上作業員の安全性を向上させます。ケーブルは機械的強度、化学的耐性、加水分解および微生物耐性の最高要件を満たし、ハロゲンフリーで、-50 °Cから+110 °Cの極端な温度範囲に耐えます。 最小の電圧降下（2.5 mm²でのDC抵抗最大7.98 Ω/km）と3–5.5 kV ACの試験電圧により、極端な条件下でも安全な動作を保証します。GP 270 V DCケーブルは、現代の軍用航空機の要求の厳しい地上電源供給に対して、耐久性があり、メンテナンスが少なく、非常に信頼性の高いソリューションを提供します。 優れた特徴: - 低容量絶縁 - 耐摩耗性PURシース - 寒冷地での柔軟性 - ハロゲンフリー - 耐油性 - 耐候性 - 摩耗インジケーター付き 構造: - 導体: 裸銅線 - 絶縁: SABIX® - カラーコード: 14 AWG: 数字付き黒, 8 AWG: 数字付き赤と黒 - 撚り線: 14 AWG: コアを3つずつ撚り合わせ、テープで巻く, 8 AWG: 層状に撚り合わせ、テープで巻く - 全体撚り線: 14 AWG: 層状の要素とコア, 8 AWG: 中心に要素、テープで巻く - 内側シース: PUR, 赤 - 補強編組: アラミド糸 - 外側シース: PUR, 黄 技術データ: - 定格電圧: 270 V (DC) - 試験電圧: 14 AWG: コア/コア 3000 V (AC) 5分, 8 AWG: コア/コア 5500 V (AC) 5分 - 最小曲げ半径: 固定敷設: 4 x d, 自由移動: 6 x d - 温度範囲: 固定敷設: -50°C/+90°C, 柔軟使用: -40°C/+90°C, 限定使用時間: +110°C (最大7500時間) - ハロゲンフリー: IEC 60754-1に準拠 - 耐火性能: シース材料: UL 94 V2 - 化学耐性: 酸、アルカリ、溶剤、油圧液などに対して良好 - 加水分解および微生物耐性: 非常に良好 - EN 50363-10-2に準拠 - 耐塩水性: 非常に良好 - UL 1309に準拠 - 耐油性: 非常に良好 - EN 50363-10-2に準拠 - 泥耐性: 非常に良好 - IEC 60092-360に準拠 - 耐候性: 非常に良好 - HD 605 (VDE 0276-605)に準拠 - オゾン耐性: 非常に良好 - EN 50396に準拠 - 機械的強度: PUR外側ジャケットの特性: 高い引張強度, 高い引裂強度, 高い耐摩耗性, 高いノッチ耐性, 高いせん断強度 - 有害物質の不在: 欧州連合のRoHS指令に準拠 寸法: - アイテム番号: L34000503 - 外径: 最小40.0 mm - 最大41.9 mm - 銅重量: 1680 kg/km - ケーブル重量 ≈: 2564 kg/km - 20°Cでのオーム抵抗最大: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km 他の寸法と色はリクエストに応じて可能です。 認証: - CE - RoHS 特性 / 技術仕様: - 製品: GP 270 V DC - 用途: F-35戦闘機用地上電源ケーブル - デザイン: 二重ジャケット（赤い内側、黄色の外側）、摩耗インジケーター - 電圧: 270 V DC - 試験電圧: 最大5500 V AC - 温度範囲: -50°Cから+110°C - ハロゲンフリー、耐油性、耐候性、耐塩水性、加水分解、微生物、泥、オゾン、化学耐性 - 機械的強度: 高い引張、引裂、耐摩耗、ノッチ、せん断強度 - 導体: 裸銅線 - 絶縁: SABIX® - シース: PUR - 補強編組: アラミド糸 - アイテム番号: L34000503 - 外径: 40.0–41.9 mm - 銅含有量: 1680 kg/km - ケーブル重量: 2564 kg/km - オーム抵抗: 8 AWG: 1.91 Ω/km, 10 AWG: 7.98 Ω/km
