電力電力ケーブル GP 28V DC SF

銅赤黒色

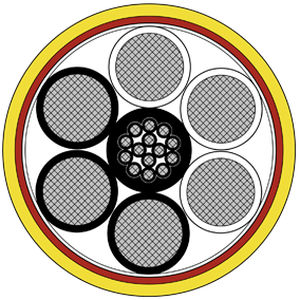

製品説明: 供給ケーブル - 28 V DC SymmetricalFlex マーキング例: SAB BRÖCKSKES · D-Viersen · GP 28V DC SF 6x40,0mm²+14x1,0mm² 3400-0300 CEと連続メートルマーキング 用途: - GPUでの柔軟な使用に適しています。 優れた特徴: - 低容量絶縁 - 非常に柔軟でスムーズな取り扱い - 最も狭いスペースでの非常に良い設置 - 良好な耐性 - 低摩耗 - 摩耗インジケーター付き 追加情報: - 2 x (120,0 mm² + 4 x 1,0 mm²) または 4 x (70,0 mm² + 4 x 1,0 mm²) のオールインワンケーブルソリューションとしての代替構造。 構造: - 導体: 錫メッキ銅線、IEC 60228クラス5に準拠した細線 - 絶縁: SABIX® - カラーコード: 1,0 mm²: 番号1 - 14の黒芯、40,0 mm²: 番号1 – 3の黒芯、番号1 - 3の白芯 - 撚り線: 1,0 mm²: 層状に最適化された撚り線 - 内シース: 特殊ポリマー、黒 - Verseilung: 中心に14 x 1,0 mm²の要素を持つ40,0 mm²の芯を層状に最適化して撚り、重ね合わせた不織布テープで包む - 内シース: 特殊ポリマー、赤 - 外シース: 特殊ポリマー、黄 技術データ: - 定格電圧: Uo/U 28 V DC - 試験電圧: 芯/芯 600 V AC/DC 50 Hz - 最小曲げ半径: 固定敷設: 4 x d、柔軟な用途: 6 x d - 温度範囲: 固定敷設: -40/+70 °C、柔軟な用途: -30/+70 °C - 火災性能: IEC 60332-1-2に準拠 - 化学耐性: 酸、アルカリ、溶剤、油圧液体などに対して良好 - 加水分解および微生物耐性: 良好 - 塩水耐性: 良好 - 油耐性: EN 50290-2-22に準拠して良好 - 耐候性: 良好 - オゾン耐性: 良好 - 摩耗: UL 2556-2021およびJIS C3005に準拠 - 燃料耐性: ガソリン、ディーゼル、ケロシン（Jet A-1） - 機械的耐性: 外シースの特性: 高い引張強度、高い引裂強度、高い耐摩耗性、高いノッチ耐性、高いせん断強度 - 有害物質の不在: 欧州連合のRoHS指令に準拠 寸法: - アイテム番号: L34000300 - 芯数 x 断面積: 6 x 40,0 mm² + 14 x 1,0 mm² - 外径: 約22,2 mm - 最大23,0 mm - 銅重量: 2438 kg/km - ケーブル重量 ≈: 3112 kg/km - 最大オーム抵抗 Ω/km: 40,0 mm²: 0,50 Ω/km | 1,0 mm²: 20,0 Ω/km 他の寸法と色はリクエストに応じて可能です。 CEおよびRoHS準拠 特性 / 技術仕様: - モデル: GP 28V DC SF - 定格電圧: 28 V DC - 試験電圧: 600 V AC/DC 50 Hz - 温度範囲: -40/+70 °C（固定）、-30/+70 °C（柔軟） - 導体: 錫メッキ銅、細線、IEC 60228クラス5 - 絶縁: SABIX® - シース: 特殊ポリマー（黒、赤、黄） - 油、化学薬品、天候、オゾン、塩水、加水分解、微生物、燃料に対する耐性 - 高い機械的耐性（引張、引裂、摩耗、ノッチ、せん断） - 火災性能: IEC 60332-1-2 - RoHS準拠 - 寸法: 6 x 40,0 mm² + 14 x 1,0 mm²; 外径: 約22,2 mm - 最大23,0 mm - 重量: 3112 kg/km - オーム抵抗: 40,0 mm²: 0,50 Ω/km | 1,0 mm²: 20,0 Ω/km
