電力電力ケーブル GP 400 SF DR

耐油性耐候性難燃性

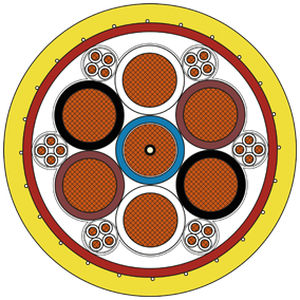

供給ケーブル - 対称フレックスドラム GP 400 SF DR – モーター式ケーブルリールおよびシザーシステム用400 Hz巻き取りケーブル GP 400 SF DRは、35.0 mm²の7本の電力導体と6 x 4 x 1.0 mm²を備えた非常に柔軟な400 Hz巻き取りケーブルで、モーター式ケーブルリールでの動的使用のために開発されました - 最小ドラムコア直径がわずか600 mmから、乗客搭乗橋や空港地上電源システムのシザーシステムでも使用できます。その対称構造と頑丈なデザインにより、連続的な動きの下での頻繁な巻き取りと巻き戻しに最適です。耐久性のあるPUR外装は、耐摩耗性、耐油性、耐燃料性、耐候性、UV安定性があり、厳しい屋外環境に適しています。ケーブルはまた、ハロゲンフリーで、-40 °Cまでの低温柔軟性があり、IEC 60332-3-24の難燃性に準拠しています。統合されたアラミド引張緩和により、高い引張荷重下でも機械的耐久性が保証されます。定格電圧0.6/1 kV、試験電圧4000 V ACで、信頼性のある400 Hz電力伝送を保証します。迅速かつ安全な統合のために、GP 400 SF DRはSAB Bröckskesからの完全に組み立てられたPlug’n’Playソリューションとしても利用可能で、コネクタと使用準備が整った終端を含み、すべてが単一のソースから提供されます。これにより、最大の柔軟性、安全性、効率性を求めるオペレーターにとって理想的な選択肢となります。 - 低容量絶縁 - 耐摩耗性PURジャケット - 低温柔軟性 - 耐油性 - 耐候性 - 摩耗インジケーター付き 構造 - 導体: 裸銅線、IEC 60228クラス5に準拠した細線 - 絶縁: SABIX® - カラーコード: 1.0 mm²: 番号1 - 24の白芯、35.0 mm²: 青、2 x 白、2 x 茶、2 x 黒 - 撚り線: 1.0 mm²: 四重に撚られた芯、重なり合う箔で包まれた、35.0 mm²: 重なり合う箔で包まれた芯、すべての要素が層状に最適化されて撚られ、重なり合う不織布テープで包まれた - 内装: PUR、赤 - サポートスクリーン: アラミド - 外装: PUR、黄色 技術データ - 定格電圧: Uo/U 115/200 V - 最大許容動作電圧: Uo/U 0.6/1 kV - 試験電圧: 芯/芯 4000 V AC 50 Hz - 最小曲げ半径: 固定敷設: 4 x d、柔軟な適用: 繰り返し巻き取り動作のための6 x d、プーリーで誘導: 7.5 x d、ドラム: 最小600 mm内径 - 最小引張強度: 4035 N (15 N/mm²) - 温度範囲: 固定敷設: -50/+90 °C、柔軟な適用: -40/+90 °C - 火災性能: シース材料: UL 94 V2 - 耐油性: 非常に良好 - EN 50363-10-2に準拠 - 化学耐性: 酸、アルカリ、溶剤、油圧液体などに対して良好 - 耐候性: 非常に良好 - HD 605 (VDE 0276-605)に準拠 - オゾン耐性: 非常に良好 - EN 50396に準拠 - 塩水耐性: 非常に良好 - UL 1309に準拠 - MUD耐性: 非常に良好 - IEC 60092-360に準拠 - 加水分解および微生物耐性: 非常に良好 - EN 50363-10-2に準拠 - 摩耗: UL 2556-2021およびJIS C3005に準拠 - 燃料耐性: ガソリン、ディーゼル、ケロシン（Jet A-1） - 機械的耐性: 外装の特性: 非常に高い引張強度、非常に高い引裂強度、非常に高い耐摩耗性、非常に高いノッチ耐性、非常に高いせん断強度 - 有害物質の不在: 欧州連合のRoHS指令に準拠 寸法 - アイテム番号: L34000228 - 芯数 x 断面積: 7 x (35.0 mm² + 6 x 4 x 1.0 mm²) - 外径: 約42.3 mm - 最大42.9 mm - 銅重量: 2592 kg/km - ケーブル重量 ≈: 3374 kg/km - 最大オーム抵抗 Ω/km: 35.0 mm²: 0.55 Ω/km | 1.0 mm²: 19.5 Ω/km 他の寸法と色はリクエストに応じて可能です。 優れた特徴 - 低容量絶縁 - 耐摩耗性PURジャケット - 低温柔軟性 - 耐油性 - 耐候性 - 摩耗インジケーター付き 特性 / 技術仕様 - 非常に柔軟な400 Hz巻き取りケーブル - 35.0 mm²の7本の電力導体と6 x 4 x 1.0 mm² - モーター式ケーブルリールおよびシザーシステム用 - 最小ドラムコア直径: 600 mm - 対称構造、頑丈なデザイン - PUR外装: 耐摩耗性、耐油性、耐燃料性、耐候性、UV耐性 - ハロゲンフリー、-40 °Cまでの低温柔軟性 - 難燃性: IEC 60332-3-24 - 統合されたアラミド引張緩和 - 定格電圧: 0.6/1 kV - 試験電圧: 4000 V AC - Plug’n’Play事前組み立てソリューション利用可能 - RoHS準拠
