データ用電力ケーブル

LEMO絶縁IP67

用途
高電圧環境での安全なHV温度測定。

主な特徴

• 各チャネルごとの接触保護
• 機械的に堅牢な構造

追加情報
最適なトレーサビリティのため、ロット番号を明記したHV試験証明書を発行します。オプション：使用済みセンサの試験・修理を要望に応じて実施。SAB識別：品番、ロット番号。

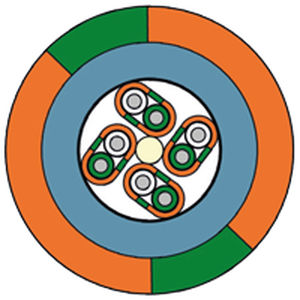

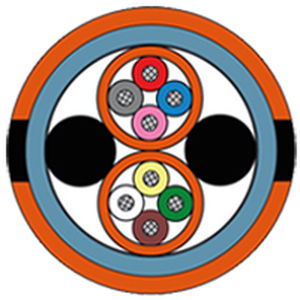

ケーブルデータ
接続ケーブル：HVサーモケーブル タイプK
絶縁：FEP – 緑と白
対ケーブル被覆：FEP – 橙色に緑の縦縞
内被覆：FEP – RAL 5024 に準拠した青
外被覆：PUR
被覆色：橙色に緑の縦縞
撚り：対撚り構造（EMC対策）
外径：約6.1 mm
耐電圧：単一チャネルあたり1000 V AC
温度範囲：固定敷設：-50°C / +150°C；可動用途：-40°C / +150°C

センサ
熱電対：4×タイプK
許容偏差：クラス1
測定ポイント：露出または電気的に絶縁（1000 V）
単一チャネル温度範囲：-40°C / +180°C
応答時間：要問合せ

コネクタ
Lemo Redel オスコネクタ、オレンジの曲げ保護スリーブおよび黒の保護キャップ付、8ピン、Bコード。1000 V AC 耐電圧 – 接続時 IP67。

試験
ケーブル試験：単一チャネルで水槽中試験 – 5000 V AC – 5分 – EN 50264-2-1 に準拠
センサ試験：加工済みコネクタの抜き取り検査をルーチンで実施（測定器規格 61010-1 および社内 VDE 指示に準拠、ボールバスでの試験設備使用）。外部への接触保護の確認 – 3000 V / 1分 AC。

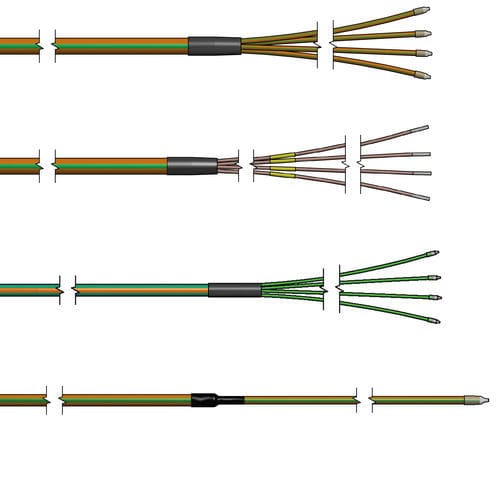

構成例
品番: T141-056-330 — 接続ケーブル長: 2400 mm — チャネル1長: 400 mm — チャネル2長: 400 mm — チャネル3長: 400 mm — チャネル4長: 400 mm — 測定先端: 絶縁型
品番: T141-051-650 — 接続ケーブル長: 2400 mm — チャネル1長: 400 mm — チャネル2長: 400 mm — チャネル3長: 400 mm — チャネル4長: 400 mm — 測定先端: 露出型
品番: T141-061-124 — 接続ケーブル長: 3000 mm — チャネル1長: 500 mm — チャネル2長: 500 mm — チャネル3長: 500 mm — チャネル4長: 500 mm — 測定先端: 絶縁型

ダウンロード
HV 4チャンネル熱電対（FEP絶縁サーモチャンネル付）データシート（PDF）。

技術仕様

• 製品：HV 4チャンネル熱電対（FEP絶縁サーモチャンネル）タイプK
• 熱電対タイプ：4 × K
• センサ精度：クラス1
• 測定点：露出または電気的に絶縁（1000 V）
• 単一チャネル温度範囲：-40°C … +180°C
• ケーブル全体温度範囲：固定敷設 -50°C … +150°C；可動 -40°C … +150°C
• 絶縁材料：FEP（複数層）およびPUR外被覆
• チャネルあたりの耐電圧：1000 V AC（センサケーブル）、ケーブル試験は5000 V AC / 5分（EN 50264-2-1）
• コネクタ：Lemo Redel オス、8ピン Bコード、1000 V AC 耐電圧、接続時 IP67
• 撚り構造：EMC対策の対撚り構造
• 外径（チャネルごと）：約6.1 mm
• トレーサビリティ：ロット番号を記載したHV試験証明書を発行
