データ用電力ケーブル

DINLEMO絶縁

用途/説明
HV安全なDMS測定（全橋/半橋）用高電圧接続ケーブル。例：CSM HV STG4 pro BS20 等の測定モジュールでの使用に適合します。

追加情報
トレーサビリティ確保のためロット番号を記載したHV試験証明書を発行可能。オプション：既設センサの検査・修理は要問合せ。SAB表示：品番、ロット番号。

ケーブルデータ

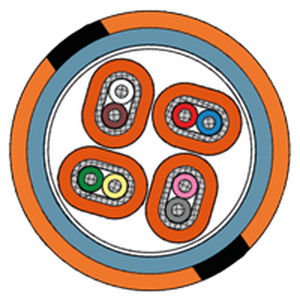

接続ケーブル：HV DMSセンサケーブル
導体被覆：FEP – DIN 47100 1-8 準拠（導体Ø 0.55 mm）
シールド：スズメッキCu線の編組＋リード線含む
ペアジャケット：FEP – オレンジ RAL 2004
内層ジャケット：PUR – ブルー RAL 5024
外層ジャケット：PUR
ジャケット色：オレンジに黒の縦ストライプ
撚り構造：ペア撚り（EMC対策）
外径：約7.4 mm
耐電圧：ペアジャケット間 1000 V AC
温度範囲：静置時 -50°C ～ +150°C、可動時 -40°C ～ +150°C

接続端末
外層ジャケット：122 mm 剥離
ペアジャケット：22 mm
剥き導体長：2 mm
終端処理：スズめっき
シールド：導出し、熱収縮チューブで絶縁
単チャネル温度許容：-55°C ～ +180°C

コネクタ
Lemo / Redel コネクタ：オレンジのストレインリリーフと黒の保護キャップ付き、8極、Code E。1000 V AC耐電圧 – 組付け時 IP67。

試験
ケーブル試験：導体/導体 – 600 V AC – 1分 – IEC 60584-1 に準じペアジャケット間を水槽で試験；5000 V AC – 5分 – EN 50264-2-1 を参照。
製品試験：組付け済みコネクタに対する100%検査（計測機器規格 61010-1 および社内 VDE 規定に準拠）、社内試験槽（VDE承認試験設備）にて実施。外部からの触れ安全性確認 – 3000 V/1分 AC。

構成例

• 品番 T644-061-009 – 接続ケーブル長：2000 mm；外ジャケット剥き長：122 mm；ペアジャケット：22 mm；導体長：2 mm；終端：スズめっき。
• 品番 T644-061-014 – 接続ケーブル長：3000 mm；外ジャケット剥き長：122 mm；ペアジャケット：22 mm；導体長：2 mm；終端：スズめっき。

データシート
製品データシート（PDF）あり。

技術仕様

• 接続ケーブル：HV DMSセンサケーブル
• 導体被覆：FEP（導体Ø 0.55 mm）
• シールド：スズメッキCu編組＋リード線
• ペアジャケット / 外ジャケット：FEP（オレンジ） / PUR
• 内層ジャケット：PUR（ブルー）
• 外径（約）：7.4 mm
• 耐電圧：ペアジャケット間 1000 V AC
• 温度範囲（静置）：-50°C ～ +150°C；（可動）：-40°C ～ +150°C
• 単チャネル温度許容：-55°C ～ +180°C
• コネクタ：Lemo/Redel 8極、Code E、組付け時 IP67
• 試験：絶縁・高電圧試験は IEC/EN を参照；VDE 承認試験設備
