データ用電力ケーブル

LEMO絶縁IP67

適用 / 説明
HV延長ケーブル - 4チャンネルまたは1チャンネルの高電圧センサ（タイプK）用延長ケーブル

製品の利点

• 全コンポーネントにわたる接触保護

追加情報
ロット番号を明記したHV試験証明書を発行し、完全なトレーサビリティを確保します。オプション：既設センサの検査および修理は要望に応じて対応。SAB表示：品番、ロット番号、長さ。

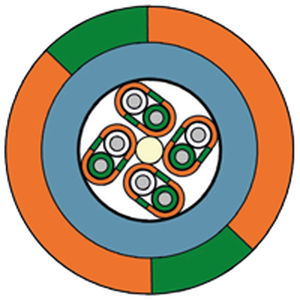

ケーブルデータ
接続線：HV 熱線タイプK
絶縁：FEP – 緑と白
ペアジャケット：FEP – 緑の縦縞入りオレンジ
内ジャケット：FEP – 青（RAL 5024）
外ジャケット：PUR
ジャケット色：緑の縦縞入りオレンジ
撚り：ペア撚り構造（EMC対策）
外径：4チャンネル：約6.1 mm；1チャンネル：約3.4 mm
耐電圧：4チャンネル：1000 V AC；1チャンネル：単独チャンネルで1000 V AC
温度範囲：静止時：-50°C～+150°C；可動時：-40°C～+150°C

コネクタ
Lemo Redel コネクタ：プラグとソケット、オレンジの曲げ保護ブーツと黒の保護キャップ付き。4チャンネル：8極、コードB、1000 V AC耐電圧 – 接続時IP67。2チャンネル：2極、コードC、1000 V AC耐電圧 – 接続時IP67。

試験
ケーブル試験：ペアジャケットを通した水浴中試験 – 5000 V AC – 5分 – EN 50264-2-1に準拠
製品試験：組立て済みコネクタに対する個別試験をIEC/EN 61010-1等の計測器規格およびVDE規定に基づき社内浸漬試験装置で実施（試験設備はVDE承認）。外部接触保護の確認 – 3000 V AC / 1分

構成例
T141-054-030 — 1000 mm — 4チャンネル
T141-054-143 — 2000 mm — 4チャンネル
T141-058-575 — 3000 mm — 4チャンネル
T141-058-576 — 5000 mm — 4チャンネル
T141-062-840 — 1000 mm — 1チャンネル
T141-062-843 — 3000 mm — 1チャンネル
T141-062-844 — 5000 mm — 1チャンネル
総延長はご要望に応じて製作可能です。

ダウンロード
データシート：FEP絶縁熱電対チャンネルを持つHV 4チャンネルおよび1チャンネル延長ケーブル（PDF）

特性 / 技術仕様

• 用途：4チャンネルまたは1チャンネルの高電圧センサ（タイプK）用延長
• 絶縁 / ペアジャケット / 内ジャケット：FEP（指定色に準拠）
• 外ジャケット：PUR
• 外径：4チャンネル約6.1 mm；1チャンネル約3.4 mm
• 撚り：ペア撚り構造（EMC）
• 耐電圧：1000 V AC（4チャンネルおよび1チャンネル単独）
• ケーブル試験電圧：5000 V AC、5分（EN 50264-2-1）
• 製品試験：IEC/EN 61010-1およびVDEに準拠、接触保護試験3000 V AC / 1分
• 温度範囲：静止時 -50°C～+150°C；可動時 -40°C～+150°C
• コネクタ：Lemo Redel、4チャンネル：8極コードB；2チャンネル：2極コードC；接続時IP67
• SAB表示：品番、ロット番号、長さ
