DIN電力ケーブル

LEMO絶縁IP67

用途 / 説明
高電圧（HV）環境でのHV対応温度測定用。絶縁されたセンサ配線とHV試験のトレーサビリティが必要なバッテリーシステムやHVパワーエレクトロニクスに適しています。

追加情報
ロット番号を明記したHV試験成績書を発行し、完全なトレーサビリティを確保します。オプション：既設センサの試験・修理は要問い合わせ。SABマーキング：品番、ロット番号。

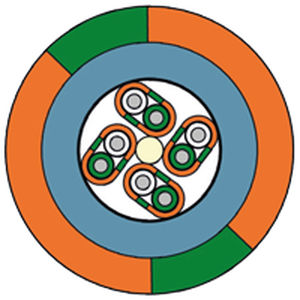

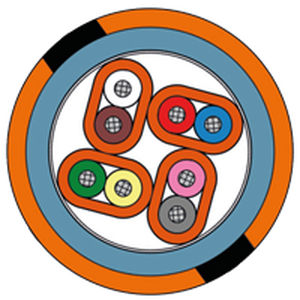

ケーブル仕様 1 x 8心
品名：HV測定ケーブル – 1 x 8心。絶縁：FEP（DIN 47100 1-8 準拠、導体径約0.45 mm）。外被：PUR。撚り：層最適化。外径：約4.6 mm。耐電圧：オレンジ内被上で1000 V AC。温度範囲：静態 -40°C〜+150°C、動態 -40°C〜+150°C。

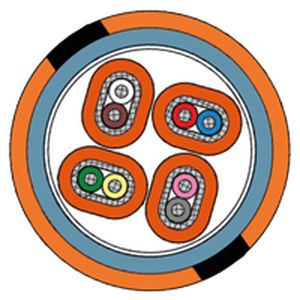

ケーブル仕様 2 x 4心

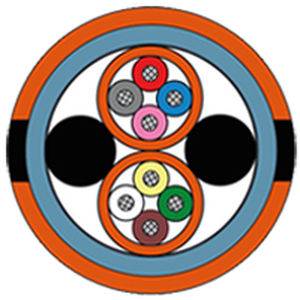

品名：HV測定ケーブル – 2 x 4心。絶縁：FEP（DIN 47100 1-8 準拠）。外被：PUR。撚り：層最適化。外径：約7.3 mm。耐電圧：オレンジ束被上で1000 V AC。温度範囲：静態 -40°C〜+150°C、動態 -40°C〜+150°C。

センサ
センサ種別：2 x PT100。公差クラス：クラスA。配線：4線式。測定点：PIフィルム接着パッドに組み込み。センサ形状例：2.3 mm × 2.0 mm × 0.47 mm（パウチセル向け）または 3.0 mm × 0.80 mm × 0.60 mm。チャンネル単体温度範囲：-30°C〜+180°C。

コネクタ
Lemo / Redel コネクタ：オレンジのストレインリリーフ、黒の保護キャップ付、8極、コードC。1000 V AC耐電圧、接続時IP67。

試験
ケーブル試験：導体間 2500 V AC 5分（オレンジ束被上）；5000 V AC 5分 — EN 50264-2-1に準拠。センサ試験：組立て済コネクタで個別検査（測定機器規格61010-1およびVDE規定に準拠）、社内試験槽にて（試験設備はVDE承認）。外部触電保護確認 — 3000 V/1 分 AC。

構成例
品番：T641-060-817 | リード長：2000 mm | チャンネル1長：70 mm | チャンネル2長：70 mm
品番：T641-060-870 | リード長：5000 mm | チャンネル1長：700 mm | チャンネル2長：700 mm。総長およびチャンネル長はカスタム対応可能。

ダウンロード
HV 2 x PT100/PT1000 抵抗温度計用データシート（PDF - 技術データシートあり）。

技術仕様

• 製品：HV 2 x PT100/PT1000 抵抗温度計
• センサ種類：2 x PT100（クラスA）、4線式
• チャンネル単体温度範囲：-30°C〜+180°C
• ケーブル：FEP絶縁導体、PUR外被
• ケーブルバリエーション：1 x 8心（外径約4.6 mm）または 2 x 4心（外径約7.3 mm）
• ケーブル耐電圧：オレンジ内被/束被上で最大1000 V AC
• 高電圧試験：導体間 2500 V AC（5分）、5000 V AC（5分） EN 50264-2-1準拠
• コネクタ：Lemo/Redel 8極、コードC、接続時IP67、1000 V AC耐電圧
• 測定点：PIフィルム接着パッド（複数のセンサ形状対応）
• トレーサビリティ：ロット番号記載のHV試験証明書発行
• 長さはカスタマイズ可能；例品番：T641-060-817、T641-060-870
