データ用電力ケーブル

DINLEMOIP67

用途/説明
高電圧測定設備向けのHV 2 x PT100/PT1000 センサ用延長ケーブル。

製品メリット

• 全コンポーネントに対する接触保護

追加情報
バッチ番号を参照したHV試験証明書を発行し、完全なトレーサビリティを確保します。SABマーキング：品番、バッチ番号、長さ。

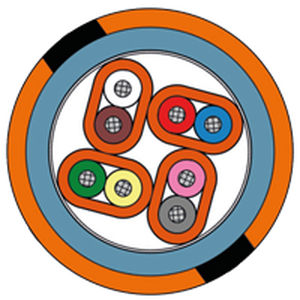

ケーブルデータ
接続ケーブル：HV測定用ケーブル
絶縁：FEP – DIN 47100 1-8準拠
ペアジャケット：FEP – オレンジ（RAL 2004）
内ジャケット：PUR – 青（RAL 5024）
外ジャケット：PUR
ジャケット色：緑の縦ストライプ入りオレンジ
撚り：層ごとに最適化された撚り
外径：約7.4 mm
電圧定格：ペアジャケット間 1000 V AC
温度範囲：静的：-40°C〜+150°C | 動的：-40°C〜+150°C

コネクタ
LeMo / REDEL：プラグおよびソケット、オレンジのストレインリリーフブーツと黒の保護キャップ付き、8ピン、コードC。1000 V AC 耐電圧 – 嵌合時 IP67。

試験
導体間試験 – 2500 V AC – 5分（ペアジャケット間）
5000 V AC – 5分 – EN 50264-2-1 に準拠
組立済みコネクタでの抜取試験は、計測機器規格 IEC/EN 61010-1 および社内VDE規定に基づき社内球形浴で実施（試験設備はVDE認可）
外側への接触安全性確認 – 3000 V / 1分 AC

構成例（抜粋）
品番 T641-056-497 — 接続ケーブル長 1000 mm
品番 T641-058-117 — 接続ケーブル長 3000 mm
品番 T641-058-574 — 接続ケーブル長 5000 mm
総長およびチャネル長はカスタマイズ可能。

仕様 / 技術仕様

• 接続ケーブル：HV測定用ケーブル
• 絶縁：FEP (DIN 47100 1-8)
• ペアジャケット：FEP、オレンジ（RAL 2004）
• 内ジャケット：PUR、青（RAL 5024）
• 外ジャケット：PUR
• ジャケット色：緑の縦ストライプ入りオレンジ
• 撚り：層ごとに最適化
• 外径：約7.4 mm
• 電圧定格：ペアジャケット間 1000 V AC
• 温度範囲：静的・動的ともに -40°C〜+150°C
• コネクタ：LeMo/REDEL 8ピン、コードC、嵌合時IP67、1000 V AC耐電圧
• ケーブル試験：導体間 2500 V AC（5分）および 5000 V AC（5分） EN 50264-2-1 準拠
• 製品試験：IEC/EN 61010-1 および VDE に準拠した試験；外側接触保護試験 3000 V / 1分 AC
