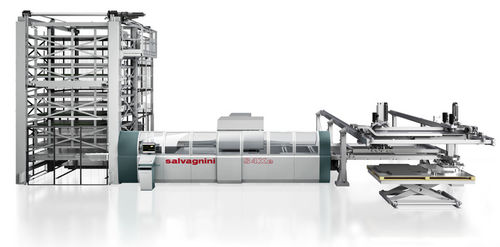

切断パンチプレス機 S4Xe series

CNCサーボドライブ金属用

概要
S4Xeは、搬入、パンチング、成形、分離、搬出を一体化して自動化する板金用のパンチング・シャーリング複合センターであり、手作業や仕掛品を最小化し、連続的かつ再現性の高い生産を実現します。

主な機能

• 最大96工具を格納可能なマルチプレスヘッド（ダイ構造）。各工具は個別に駆動され、サイクル中の交換を不要にします。
• 500 mmの独立したブレード2本を直交配置した統合シャー。ブランクホルダ付で任意長の切断と安定したアライメントを実現します。
• 最大ストローク3030 mmのマニピュレータにより、3048 mmまでのシートを掴み替えなしで加工可能。特許のハンドオーバーで重量に応じた動作調整を行います。
• 独立開閉の9個ピンサーを備え、ネスティング加工での不要なスクラップ保持を回避します。
• センタリング、マニピュレータの動的制御、熱膨張補償、シャーの自動クリアランス/力調整などの適応制御を搭載。

プロセス効率
S4Xeは給送、パンチング、成形、分離、搬出を単一の自動化フローで処理し、マスクドタイムの活用を最大化して中間の手作業を排除します。

自動化とモジュール性
自律性と生産性を高めるモジュール式オートメーションをサポートします：

• PD – パック脱重装置（パック給送）
• MD – 単枚ストレージタワー（6–15トレイ） for JIT/バッチワン供給
• MV – マルチタワートレイストア（パックまたは単枚給送）
• IA – 自動テーブルスタッカ（排出側積み重ね）
• MCU – 2台の直交マニピュレータを用いた自動ピッキング＆スタッキング装置

ソフトウェア & インダストリー4.0
FACE（HMI）、STREAM / STREAMPUNCH、OPS、LINKS等の統合ソフトウェアにより、プログラミング、ネスト最適化、生産管理およびIoT監視が可能で、ERP/MRPとの連携・リアルタイム解析を支援します。

利点

• サイクル内工具交換の排除とマスクドタイム活用による生産性向上。
• 大ロット、キット生産、単品対応など高い柔軟性を維持。
• 最適ネスト、9ピンサー、統合シャーによりスクラップ低減。
• パンチとダイの高精度アライメント、シャーカット、熱補償により安定した製品品質。

技術データ

• モデル: S4Xe.30 / S4Xe.40
• 最大素材寸法 (mm): 3048 x 1650 / 4064 x 1650
• 最大対角線 (mm): 3466 / 4386
• 最小素材寸法 (mm): 370 x 300
• 最大速度 X / Y (m/min): 132 / 96 — 同時移動: 163
• 最大加速度 X / Y (m/s²): 30 / 15
• マニピュレータストローク: 3030 mm（3048 mmまで掴み替え不要）
• マルチプレス工具数: 最大96（5つのヘッド構成）

材料加工能力（目安）

• アルミニウム (UTS 265 N/mm²): パンチ/シャー最大 5.0 mm
• 鋼 (UTS 410 N/mm²): パンチ/シャー最大 3.5 mm
• ステンレス (UTS 610 N/mm²): パンチ/シャー最大 2.0 mm
• 最小板厚: 0.5 mm
