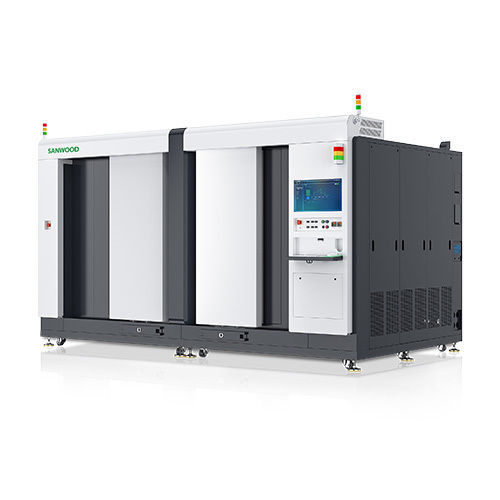

熱サイクル用テスト システム SMG2-600-CB-W

機能的安全性熟成パフォーマンス

SANWOOD メモリバーンイン試験システム メモリIC向け統合バーンインおよび機能試験 SANWOODメモリバーンイン試験システムは、制御された熱環境、電気的ストレス、およびメモリ機能試験を、構成可能なプラットフォームに統合しています。バーンインボード（BIB）を中核として設計されており、 デバイスの並列スクリーニングおよび信頼性評価をサポートし、お客様のメモリ製品やテストプロセスに合わせてシステム構成を調整可能です。 チャンバーの寸法、デバイス収容数、基板配置、および熱負荷能力は、パッケージサイズ、BIB設計、動作電力、生産要件に応じてカスタマイズ可能です。 バーンインとメモリテストの統合 1つのテストワークフロー内で、温度曝露、電気的励起、および機能テストのシーケンスを連携させます。DRAMおよびLPDDRアプリケーションの場合、構成にバーンインおよびコアテストを組み込むことで、ストレススクリーニングとデバイス評価間の移行を効率化できます。 電気的テスト条件、デバイス接続、およびテストプログラムは、選択されたメモリファミリーとテスト目的に合わせて調整されます。 デバイス収容数を設定可能な並列テスト BIBベースの配置により、複数の基板にまたがって複数のデバイスを収容できます。収容数は、デバイスパッケージ、ソケットレイアウト、BIBの寸法、利用可能な基板位置、および動作時の熱負荷によって決定されます。 SANWOODは、必要なサンプル数とスループートに合わせてチャンバーサイズとロード配置を構成でき、お客様のテストニーズの拡大に合わせて装置容量を計画するお手伝いをします。 通電メモリ負荷の熱制御 実装済みのメモリボードが電気的ストレス下で動作する場合、温度分布は重要な考慮事項となります。 熱設計では、基板の密度、気流経路、およびデバイスの放熱が考慮されます。 電源投入状態および非電源状態のBIBロードごとに個別の均一性仕様を設けることで、想定される試験条件下での性能評価のためのより明確な基準が提供されます。 サンプル温度の安定化 システム仕様には、チャンバー制御センサーが設定値に達した後のサンプル表面安定化時間が含まれています。これにより、エンジニアは電気的測定のタイミングや熱曝露期間を決定しやすくなります。 温度基準および安定化基準は、デバイスおよび適用される試験方法に応じて、試験手順で定義されます。 メモリ製品に合わせたカスタマイズ チャンバーの寸法と容積 内部の幅、高さ、奥行き、およびチャンバーの容積は、お客様のBIBの寸法、基板の配置、設置スペースに合わせてカスタマイズ可能です。 サンプル数とBIB収容能力 基板の位置、基板あたりのデバイス数、および総サンプル収容数は、パッケージの寸法、ソケット間隔、接続要件、および目標スループットに応じて構成可能です。 熱負荷能力 熱容量は、必要な動作温度における搭載デバイスおよび基板の実際の電力損失に合わせて設計可能です。 基板レイアウトおよびテスト接続 ラックの配置、基板間隔、およびインターフェースは、BIBの設計および電気的テストアーキテクチャに合わせて構成可能です。 テスト要件 温度プロファイル、電気的ストレス条件、テストシーケンス、およびデータ要件は、プロジェクト仕様の一部を構成します。 代表的な構成 — SMG2-600-CB-W 以下の仕様は、参考となる構成を示しています。チャンバーの寸法、サンプル収容能力、および熱負荷能力は、お客様の製品に合わせてカスタマイズ可能です。 モデルおよび容量 モデル： SMG2-600-CB-W 試験エリア容量： 600 L × 2（試料の寸法および試験ラックに応じてカスタマイズ可能）。 内部寸法（幅 × 高さ × 奥行）：600 × 1320 × 730 mm 外形寸法（幅 × 高さ × 奥行）：4000 × 2500 × 2200 mm 温度制御 温度範囲： −10°C ～ 150°C 温度変動： 電源をオフにした状態で BIB を満載した定常状態において ±0.5°C。 温度偏差： 各センサーごとの平均温度偏差に基づき、±2°C。 負荷時の温度均一性 電源を切られた状態のBIBを満載した場合：定常状態で±1.5°C以内。 電源を入れた状態のBIBを満載した場合：定常状態で±3.0°C以内。 両方の均一性仕様の適用範囲： −10°C ～ +130°C。 加熱性能 +25°C ～ +100°C：30分以内。 +100°C ～ +125°C：20分以内。 −10°C ～ +100°C：40分以内。 試験ラックに全負荷を載せ、BIBの電源をオフにした状態で規定されています。 冷却性能 +125°C から +100°C：15分以内。 +100°C から −10°C：40分以内。 100°C ～ 25°C：30分以内。 試験ラックに最大積載量があり、BIBの電源がオフの状態での仕様です。 試料表面温度の安定化 チャンバー制御センサーが設定値に達してから12分以内（指定されたBIBの積載量および電源条件下）。 電気的要件 電源：AC 380 V、50 Hz 最大動作電力（概算）：2 × 56 kW 騒音レベル 72 dB(A)以下（指定された動作条件下で、装置から1.5 mの距離で測定）。 最終的な外形寸法、デバイス収容能力、熱負荷定格、電気的要件、および負荷時の性能は、プロジェクト仕様書に定義されています。 メモリ試験用途 用途には、メモリICのバーンインスクリーニング、機能評価、動作寿命試験、および生産信頼性試験が含まれます。 DRAM、LPDDR、NANDフラッシュ、NORフラッシュ、eMMC、およびメモリコントローラ向けに、デバイス固有の構成を開発することが可能です。HBMプロジェクトについては、パッケージインターフェース、基板アーキテクチャ、および電気的試験要件に基づいて審査されます。 関連する国際試験規格 試験計画では、メモリ技術および認定目的に応じて、以下の規格を参照する場合があります。 JEDEC JESD22-A108 — 温度、バイアス、および動作寿命 高温動作寿命（HTOL）試験を含む、定義された温度および電気的ストレス下での動作寿命評価。 JEDEC JESD22-A103 — 高温保存寿命 動作バイアスなしでの半導体デバイスの高温保存評価。 JEDEC JESD22-A117 — 不揮発性メモリの耐久性およびデータ保持性 適切な書き込み／消去、読み出し、および熱暴露手順を用いた耐久性および保持性の評価。 MIL-STD-883、方法 1015 — バーンイン試験 初期寿命、時間依存性、および応力依存性の故障を検出することを目的としたマイクロ回路のスクリーニング。 AEC-Q100 — 自動車用集積回路の認定 自動車用メモリICの認定計画。これには、デバイス認定プログラム全体における適用可能な動作寿命試験が含まれる。 採用する規格の改訂版、ストレス条件、温度基準、試験期間、および合格基準は、プロジェクト定義の段階で合意される。認定の妥当性は、代表的な負荷条件下での完全な熱的および電気的試験構成を用いて検証される。 SANWOODについて 1995年に設立されたSANWOODは、半導体、エレクトロニクス、自動車、航空宇宙用途向けの環境・信頼性試験装置を製造しています。その製品ラインナップには、メモリバーンインシステム、温度強制システム、HASTチャンバー、HALT/HASSチャンバー、熱衝撃チャンバーなどが含まれます。 カスタマイズされたメモリバーンインソリューションのご依頼 メモリデバイスの仕様、BIB図面、必要なサンプル数、動作熱負荷、および試験手順をSANWOODまでお知らせください。 当社のチームが、お客様の用途に合わせたチャンバー寸法、基板収容能力、熱性能、および試験統合要件を網羅した構成案を作成いたします。SANWOODメモリバーンイン試験システム メモリIC向けのバーンインおよび機能試験の統合 SANWOODメモリバーンイン試験システムは、制御された熱条件、電気的ストレス、およびメモリ機能試験を、構成可能なプラットフォームに統合しています。 バーンインボード（BIB）を中核として設計されており、お客様のメモリ製品および試験プロセスに合わせたシステム構成により、デバイスの並列スクリーニングと信頼性評価をサポートします。 チャンバーの寸法、デバイス収容数、基板配置、および熱負荷能力は、パッケージサイズ、BIB設計、動作電力、生産要件に応じてカスタマイズ可能です。 バーンインとメモリ試験の統合 1つの試験ワークフロー内で、温度曝露、電気的励起、および機能試験シーケンスを連携させます。DRAMおよびLPDDRアプリケーションの場合、構成にバーンインとコア試験を組み込むことで、ストレススクリーニングとデバイス評価間の移行を効率化できます。 電気的試験条件、デバイス接続、および試験プログラムは、選択されたメモリファミリーと試験目的に合わせて調整されます。 デバイス収容数を設定可能な並列試験 BIBベースの配置により、複数の基板にまたがって複数のデバイスを収容できます。収容数は、デバイスパッケージ、ソケットレイアウト、BIBの寸法、利用可能な基板位置、および動作時の熱負荷によって決定されます。 SANWOODは、必要なサンプル数とスループートに合わせてチャンバーサイズとロード配置を構成することができ、お客様のテストニーズの拡大に合わせて装置の容量計画を立てるお手伝いをします。 通電状態のメモリ負荷に対する熱制御 実装済みのメモリ基板が電気的ストレス下で動作する場合、温度分布は重要な考慮事項となります。熱設計では、基板密度、気流経路、およびデバイスの放熱が考慮されます。 通電状態および非通電状態のBIB負荷ごとに個別の均一性仕様を設けることで、意図された試験条件下での性能評価のためのより明確な基準が提供されます。 試料温度の安定化 システム仕様には、チャンバー制御センサーが設定値に達した後の試料表面の安定化時間が含まれています。これにより、エンジニアは電気的測定のタイミングや熱曝露期間を決定しやすくなります。 温度基準および安定化基準は、デバイスおよび適用される試験方法に応じて、試験手順で定義されます。 お客様のメモリ製品に合わせたカスタマイズ チャンバーの寸法と容積 内部の幅、高さ、奥行き、およびチャンバーの容積は、お客様のBIBの寸法、基板の配置、設置スペースに合わせてカスタマイズ可能です。 サンプル数とBIB収容能力 基板の位置、基板あたりのデバイス数、および総サンプル収容数は、パッケージの寸法、ソケット間隔、接続要件、および目標スループットに応じて構成可能です。 熱負荷能力 熱容量は、所定の動作温度における搭載デバイスおよび基板の実際の消費電力に基づいて設計可能です。 基板レイアウトおよび試験接続 ラックの配置、基板間隔、およびインターフェースは、BIBの設計および電気的試験アーキテクチャに合わせて構成可能です。 試験要件 温度プロファイル、電気的ストレス条件、試験シーケンス、およびデータ要件は、プロジェクト仕様の一部を構成します。 代表的な構成 — SMG2-600-CB-W 以下の仕様は、参考構成を示すものです。チャンバーの寸法、サンプル収容能力、および熱負荷能力は、お客様の製品に合わせてカスタマイズ可能です。 モデルおよび容量 モデル：SMG2-600-CB-W 試験エリア容量：600 L × 2 内部寸法（幅 × 高さ × 奥行）：600 × 1320 × 730 mm 外形寸法（幅 × 高さ × 奥行）：4000 × 2500 × 2200 mm 温度制御 温度範囲：−10°C ～ 150°C 温度変動：BIBを満杯に積載し、電源をオフにした定常状態で ±0.5°C。 温度偏差：各センサーごとの平均温度偏差に基づき、±2°C。 負荷時の温度均一性 BIB負荷（満杯、非通電）：定常状態で±1.5°C以内。 BIB負荷（満杯、通電）：定常状態で±3.0°C以内。 両方の均一性仕様の適用範囲：−10°C ～ 130°C。 加熱性能 25°C ～ 100°C：30分以内。 100°C～125°C：20分以内。 −10°C～100°C：40分以内。 試験ラックに全負荷を載せ、BIBの電源をオフにした状態で規定されています。 冷却性能 125°C から 100°C：15分以内。 100°C から −10°C：40分以内。 100°C ～ 25°C：30分以内。 試験ラックに最大積載量があり、BIBの電源がオフの状態での仕様です。 サンプル表面温度の安定化 指定されたBIBの積載量および電源条件下において、チャンバー制御センサーが設定値に達してから12分以内。 電気的要件 電源：AC 380 V、50 Hz 最大動作電力（概算）：2 × 56 kW 騒音レベル 72 dB(A)以下（指定された動作条件下で、装置から1.5 mの距離で測定）。 最終的な外形寸法、デバイス収容能力、熱負荷定格、電気的要件、および負荷時の性能は、プロジェクト仕様書に定義されています。 メモリ試験用途 用途には、メモリICのバーンインスクリーニング、機能評価、耐用寿命試験、および生産信頼性試験が含まれます。 DRAM、LPDDR、NANDフラッシュ、NORフラッシュ、eMMC、およびメモリコントローラ向けに、デバイス固有の構成を開発することが可能です。HBMプロジェクトについては、パッケージインターフェース、基板アーキテクチャ、および電気的試験要件に基づいて検討されます。 関連する国際試験規格 試験計画では、メモリ技術および認定目的に応じて、以下の規格を参照する場合があります。 JEDEC JESD22-A108 — 温度、バイアス、および動作寿命 高温動作寿命（HTOL）試験を含め、定義された温度および電気的ストレス下での動作寿命評価。 JEDEC JESD22-A103 — 高温保存寿命 動作バイアスなしの半導体デバイスの高温保存評価。 JEDEC JESD22-A117 — 不揮発性メモリの耐久性およびデータ保持性 適切なプログラム／消去、読み出し、および熱暴露手順を用いた耐久性および保持性の評価。 MIL-STD-883、方法 1015 — バーンイン試験 初期寿命、時間依存性、およびストレス依存性の故障を検出することを目的としたマイクロ回路のスクリーニング。 AEC-Q100 — 自動車用集積回路の認定 自動車用メモリICの認定計画。これには、デバイス認定プログラム全体における適用可能な動作寿命試験が含まれます。 採用する規格の改訂版、ストレス条件、温度基準、試験期間、および合格基準は、プロジェクト定義の段階で合意されます。認定の妥当性は、代表的な負荷条件下での完全な熱的および電気的試験構成を用いて検証されます。 SANWOODについて 1995年に設立されたSANWOODは、半導体、エレクトロニクス、自動車、航空宇宙用途向けの環境・信頼性試験装置を製造しています。その製品ラインナップには、メモリバーンインシステム、温度強制システム、HASTチャンバー、HALT/HASSチャンバー、熱衝撃チャンバーなどが含まれます。 カスタマイズされたメモリバーンインソリューションのご依頼 メモリデバイスの仕様、BIB（バーンイン基板）の図面、必要なサンプル数、動作熱負荷、および試験手順をSANWOODまでお知らせください。 当社のチームが、お客様の用途に合わせたチャンバー寸法、基板収容能力、熱性能、および試験統合要件を網羅した構成案を作成いたします。SANWOODメモリバーンイン試験システム メモリIC向けのバーンインおよび機能試験の統合 SANWOODメモリバーンイン試験システムは、制御された熱条件、電気的ストレス、およびメモリ機能試験を、構成可能なプラットフォームに統合しています。バーンインボード（BIB）を中核として設計されており、お客様のメモリ製品や試験プロセスに合わせたシステム構成により、デバイスの並列スクリーニングおよび信頼性評価をサポートします。 チャンバーの寸法、デバイス収容能力、基板配置、および熱負荷能力は、パッケージサイズ、BIB設計、動作電力、生産要件に応じてカスタマイズ可能です。 バーンインとメモリテストの統合 1つのテストワークフロー内で、温度曝露、電気的励起、および機能テストのシーケンスを連携させます。 DRAMおよびLPDDRアプリケーションの場合、バーンインとコアテストを構成に組み込むことで、ストレススクリーニングとデバイス評価間の移行を効率化できます。 電気的試験条件、デバイス接続、および試験プログラムは、選択されたメモリファミリーと試験目的に合わせて調整されます。 デバイス収容数を設定可能な並列試験 BIB（ボード間インターコネクト）ベースの配置により、複数の基板にまたがる多数のデバイスを収容可能です。収容能力は、デバイスパッケージ、ソケットレイアウト、BIBの寸法、利用可能な基板配置位置、および動作時の熱負荷によって決定されます。 SANWOODは、必要なサンプル数とスループットに合わせてチャンバーサイズとロード配置を構成することができ、お客様のテストニーズの拡大に合わせて装置の容量計画を立てるお手伝いをいたします。 通電状態のメモリ負荷に対する温度制御 実装済みのメモリ基板が電気的ストレス下で動作する場合、温度分布は重要な考慮事項となります。熱設計では、基板密度、気流経路、およびデバイスの放熱が考慮されます。 通電状態および非通電状態のBIB負荷ごとに個別の均一性仕様を設けることで、意図された試験条件下での性能評価のためのより明確な基準が提供されます。 試料温度の安定化 システム仕様には、チャンバー制御センサーが設定値に達した後の試料表面の安定化時間が含まれています。これにより、エンジニアは電気的測定のタイミングや熱曝露期間を決定しやすくなります。 温度基準および安定化基準は、デバイスおよび適用される試験方法に応じて、試験手順で定義されます。 お客様のメモリ製品に合わせたカスタマイズ チャンバーの寸法と容積 内部の幅、高さ、奥行き、およびチャンバーの容積は、お客様のBIBの寸法、基板の配置、設置スペースに合わせてカスタマイズ可能です。 サンプル数およびBIB収容能力 基板の位置、基板あたりのデバイス数、および総サンプル収容能力は、パッケージの寸法、ソケット間隔、接続要件、および目標スループットに応じて構成可能です。 熱負荷能力 熱容量は、必要な動作温度における搭載デバイスおよび基板の実際の電力損失に合わせて設計可能です。 基板レイアウトおよびテスト接続 ラックの配置、基板間隔、およびインターフェースは、BIBの設計および電気的テストアーキテクチャに合わせて構成可能です。 テスト要件 温度プロファイル、電気的ストレス条件、テストシーケンス、およびデータ要件は、プロジェクト仕様の一部を構成します。 代表的な構成 — SMG2-600-CB-W 以下の仕様は、参考となる構成を示しています。チャンバーの寸法、サンプル収容能力、および熱負荷能力は、お客様の製品に合わせてカスタマイズ可能です。 モデルおよび収容能力 モデル：SMG2-600-CB-W 試験エリア容量：600 L × 2 内部寸法（幅 × 高さ × 奥行）：600 × 1320 × 730 mm 外形寸法（幅 × 高さ × 奥行）：4000 × 2500 × 2200 mm 温度制御 温度範囲：−10°C ～ 150°C 温度変動：BIBを満杯に充填し、電源をオフにした状態での定常時、±0.5°C。 温度偏差：各センサーにおける平均温度偏差に基づき、±2°C。 負荷時の温度均一性 BIB負荷（満杯、非通電）：定常状態で±1.5°C以内。 BIB負荷（満杯、通電）：定常状態で±3.0°C以内。 両方の均一性仕様の適用範囲：−10°C ～ +130°C。 加熱性能 +25°C ～ +100°C：30分以内。 100°C ～ 125°C：20分以内。 −10°C ～ 100°C：40分以内。 試験ラックに全負荷を載せ、BIBの電源をオフにした状態で規定されています。 冷却性能 125°C から 100°C：15分以内。 100°C から −10°C：40 分以下。 100°C から 25°C：30 分以下。 試験ラックに最大積載量があり、BIB の電源がオフの状態での仕様です。 サンプル表面温度の安定化 指定されたBIBの積載量および電源条件下において、チャンバー制御センサーが設定値に達してから12分以内。 電気的要件 電源：AC 380 V、50 Hz 最大動作電力（概算）：2 × 56 kW 騒音レベル 72 dB(A)以下（指定された動作条件下で、装置から1.5 mの距離で測定）。 最終的な外形寸法、デバイス収容能力、熱負荷定格、電気的要件、および負荷時の性能は、プロジェクト仕様書に定義されています。 メモリ試験の用途 用途には、メモリICのバーンインスクリーニング、機能評価、動作寿命試験、および生産信頼性試験が含まれます。 DRAM、LPDDR、NANDフラッシュ、NORフラッシュ、eMMC、およびメモリコントローラ向けに、デバイス固有の構成を開発することが可能です。HBMプロジェクトについては、パッケージインターフェース、基板アーキテクチャ、および電気的試験要件に基づいて検討されます。 関連する国際試験規格 試験計画は、メモリ技術および認定目的に応じて、以下の規格を参照する場合があります。 JEDEC JESD22-A108 — 温度、バイアス、および動作寿命 定義された温度および電気的ストレス下での動作寿命評価。これには、高温動作寿命 （HTOL）試験を含む。 JEDEC JESD22-A103 — 高温保存寿命 動作バイアスなしでの半導体デバイスの高温保存評価。 JEDEC JESD22-A117 — 不揮発性メモリの耐久性およびデータ保持性 適切な書き込み／消去、読み出し、および熱暴露手順を用いた耐久性および保持評価。 MIL-STD-883、方法 1015 — バーンイン試験 初期寿命、時間依存性、および応力依存性の故障を検出することを目的としたマイクロ回路のスクリーニング。 AEC-Q100 — 自動車用集積回路の認定 自動車用メモリICの認定計画。これには、包括的なデバイス認定プログラム内での適用可能な動作寿命試験が含まれます。 選定された規格の改訂版、ストレス条件、温度基準、試験期間、および合格基準は、プロジェクト定義の段階で合意されます。認定の妥当性は、代表的な負荷条件下での完全な熱的および電気的試験構成を用いて検証されます。 SANWOODについて 1995年に設立されたSANWOODは、半導体、エレクトロニクス、自動車、航空宇宙用途向けの環境・信頼性試験装置を製造しています。その製品ラインナップには、メモリバーンインシステム、温度強制システム、HASTチャンバー、HALT/HASSチャンバー、熱衝撃チャンバーなどが含まれます。 カスタマイズされたメモリバーンインソリューションをご依頼ください メモリデバイスの仕様、BIB図面、必要なサンプル数量、動作熱負荷、および試験手順をSANWOODまでお知らせください。 当社のチームが、お客様の用途に合わせたチャンバー寸法、基板収容能力、熱性能、および試験統合要件を網羅した構成案を作成いたします。
