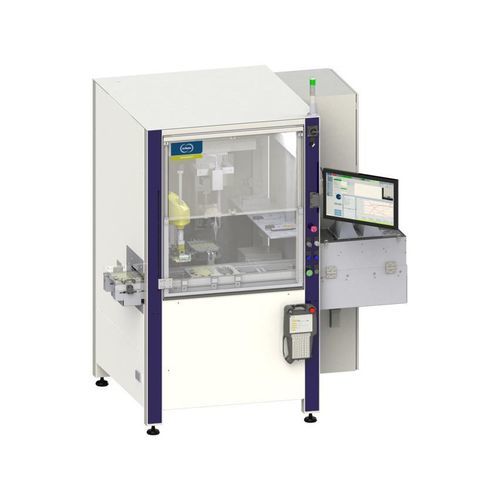

超音波式溶接機 FX Core

半自動電子部品回転テーブル

概要
FX Coreは、パワーエレクトロニクス（例：IGBTモジュール）やバッテリー用途のセル接触システムの超音波溶接向けに設計された半自動の超音波溶接装置です。工具の埋め込み調整およびクイックチェンジ機能を備えています。

特長

• 超音波溶接ヘッド：標準20 kHz（35 kHzはオプション）／工具の埋め込み調整とクイックチェンジ対応
• 作業領域（X-Yテーブルおよび回転軸）：X = 250 mm、Y = 400 mm、回転 = 360°；ブレーキ付の専用軸により高剛性と超音波振動への耐性を確保
• Z方向の有効高さ（ソノトロード）：最大62 mm
• 特許取得済みの動的プロセス制御：出力と高さの波形を監視し、溶接時間、高さ、変形の許容値を個々の溶接ポイントごとに調整可能
• カスタムオプション：パターン認識システム、DMCリーダー、計測・較正ステーション

特性 / 技術仕様

• 用途：パワーエレクトロニクス（例：IGBTモジュール）およびバッテリー用セル接触システムの超音波溶接
• システム種別：半自動超音波溶接機
• 超音波周波数：20 kHz（35 kHzはオプション）
• 溶接ヘッド機能：埋め込み調整およびクイックチェンジ機構
• 作業領域 X：250 mm
• 作業領域 Y：400 mm
• 回転軸：360°
• 最大Z有効高さ（ソノトロード）：62 mm
• 軸設計：高剛性と超音波振動耐性を持つ専用軸（ブレーキ付）
• プロセス制御：出力と高さの波形を動的に監視する特許制御；溶接時間、高さ、変形の許容値をポイント毎に調整可能
• オプション：パターン認識システム、DMCリーダー、計測・較正ステーション
