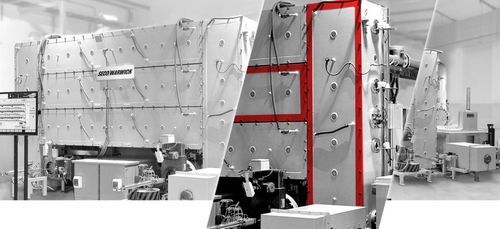

自動クエンチングマシーン UniCase Master® Custom

概要
UniCase Master Customは、単品フロー生産向けに設計された真空熱処理装置で、低圧浸炭（LPC）と高圧窒素焼入れを組み合わせます。ギア、軸、リング、スリーブ等の伝動部品を対象とし、光輝焼鈍や真空ろう付けへの構成変更が可能です。

主な特長

• 単品フローの真空加熱・処理
• 低圧浸炭（LPC）対応
• 高圧窒素ガス焼入れ（HPGQ）
• 独自の3D冷却ノズル配置
• 回転テーブルによる4D焼入れ均一化
• 光輝焼鈍・真空ろう付け対応
• 作業領域の適応可能性とコンパクトな設置
• 完全自動化によるライン統合
• 低ユーティリティ消費・無管理排気

利点

• 単品処理によりライン内生産へ容易に統合
• 部品形状・工程に合わせたカスタム設定
• 歪みの制御と再現性の向上
• 油/ヘリウムによる焼入れと関連汚染の排除
• 表面保護（IGOなし）と良好な仕上がり
• 治具や資材ロジスティクスの削減
• 各部品の100%監視、トレーサビリティと自動レポート
• オンデマンドの起動/停止による運用柔軟性
• 安全でクリーンな環境対応プロセス

技術

• 低圧浸炭（LPC）
• 光輝硬化 / 高圧ガス焼入れ（HPGQ）
• 光輝焼鈍
• 真空加熱・処理
• 真空ろう付け

業界

• 自動車
• トランスミッション製造
• ベアリング
• 機械装置
• 航空宇宙
• 金属製品製造

材料

• 一般的な浸炭鋼および貫通硬化鋼
• ガス・油焼入れに適した高合金鋼および特殊鋼

焼入れコンセプト（3D / 4D）
可変式ノズル配置で部品を上下・側面から均一に冷却する（3D）。回転テーブルにより回転運動を加え（4D）、焼入れの均一性を向上させる。ノズル配置と焼入れ出力は部品サイズ・形状に応じて調整可能で、油やヘリウムを用いない均一な窒素焼入れを実現する。

プロセス上のメリット
単品フローはCNCラインとのシームレスな統合を可能にし、専用治具を不要にしてサイクルタイムを短縮、硬素材の後加工時間を削減する。各部品は処理中に監視され、完全なトレーサビリティと自動レポートを提供する。

仕様 / 技術仕様

• LPC対応の真空加熱室
• 輸送機構を備えた高圧窒素焼入れ室
• 独自の3D冷却ノズル配置と4D焼入れ用回転テーブル
• 調整可能なノズル配置とカスタマイズ可能な焼入れ出力
• 単品フロー運転、完全自動化およびライン統合対応
• 各部品の100%監視とトレーサビリティ
• 光輝焼鈍・真空ろう付けへの構成変更可能性
• コンパクトな設置面積と低ユーティリティ消費
• 油/ヘリウム焼入れの排除と汚染リスクの低減
