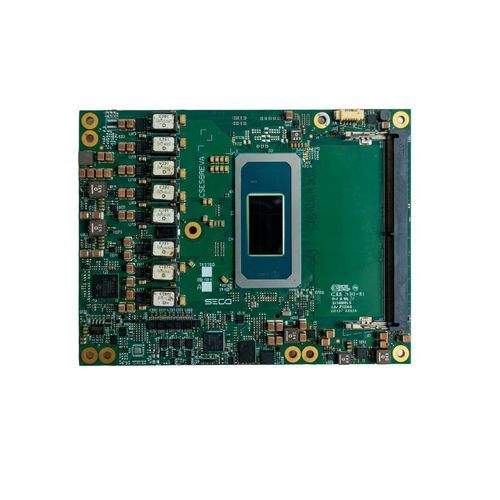

COM Express 規格コンピュータオンモジュール PN-SOM-COMe-BT6-PTL

インテル® Core™ UltraPCI Express2.5 GbE

製品概要
COM Express Rel. 3.1 Type 6 モジュール SOM-COMe-BT6-PTL は、Intel® Core™ Ultra Series 3 プロセッサ（コードネーム：Panther Lake-H）を搭載しています。組込みシステム向けに、CPU 性能、統合グラフィックス、オンボード AI 加速、および多様な I/O を提供します。

主なポイント

• CPU：Intel® Core™ Ultra Series 3 プロセッサ（組込み Intel NPU5 50 TOPS、プラットフォーム最大 180 TOPS）
• グラフィックス：統合 Intel® Graphics、最大 12 個の 3rd Gen Xe コア；IPU 7.5 による高度なイメージ処理
• メモリ：2x DDR5 SO-DIMM スロット（DDR5-5600）、最大 96 GB
• 接続：1x NBase-T（2.5 GbE）；最大 2x USB4 40 Gbps；最大 4x Superspeed USB 10 Gbps；最大 20 PCIe レーン

主要機能

• Intel® Core™ Ultra Series 3 ファミリの複数 CPU SKU をサポート（X9、X7、9、7、5 シリーズ 3）
• 高度なイメージ処理と AI：IPU 7.5 による同時カメラ処理、NPU5 最大 50 TOPS
• マルチディスプレイ対応と高いビデオスループット：最大 4 台の独立ディスプレイで 4K120Hz をサポート
• プラットフォーム管理：Secure Boot、OTA アップデート、デバイス監視に対応

技術的詳細

• 製品説明：COM Express Rel. 3.1 Type 6 モジュール、Intel® Core™ Ultra Series 3（Panther Lake-H）搭載
• CPU 説明：Intel® Core™ Ultra X9 Series 3；Intel® Core™ Ultra X7 Series 3；Intel® Core™ Ultra 9 Series 3；Intel® Core™ Ultra 7 Series 3；Intel® Core™ Ultra 5 Series 3
• メモリ説明：2x DDR5-5600 SO-DIMM、最大 96 GB
• グラフィックス説明：統合 Intel® Graphics 最大 12 コア 3rd Gen Xe；最大 4 independent displays をサポート；IPU 7.5 は 3 台のカメラ同時処理をサポート
• ビデオインターフェース：2x Type-C（DP/DP Alt Mode over Type-C、HDMI、DP tunneled）；1x DDI（DP 2.1 2-lane/4-lane オプション）；1x eDP 1.5（最大 4K120Hz HDR）または LVDS 代替
• ストレージ：オンボード NVMe SSD オプション（最大 1 TB、PCIe x4）；2x SATA オプション（商用温度モジュールのみ）
• ネットワーキング：Intel® I226 経由の 1x NBase-T（2.5GbE）および TSN サポート
• USB：最大 2x USB4 40 Gbps；最大 4x Superspeed USB 10 Gbps；8x Hi-Speed USB
• PCIe：最大 8x PCIe Gen4 レーン；CPU に依存して PEG x8 Gen5 ポート（オプション）；追加 PEG x4 Gen4（オプション）
• オーディオ & シリアル：HD Audio インターフェース；SoundWire；2x 2-wire UART
• その他 I/O：2x MIPI-CSI 4-lane（オプション）；SPI；2x I2C；SMBus；サーマルおよびファン管理；eSPI または LPC オプション；TPM 2.0（オプション）；GPIO；ウォッチドッグ
• 電源：Main +12 VDC ±10%；Aux +5VSB、+3VRTC
• OS サポート：Microsoft® Windows 11 IoT Enterprise 2021 LTSC；Clea OS
• 動作温度：商用 0°C ～ +60°C；工業用 -40°C ～ +85°C
• 寸法：125 x 95 mm（COM Express® Basic フォームファクタ、Type 6 ピン配置）

セキュリティと管理

• 初回起動からのプラットフォーム整合性を確保する Secure Boot を搭載
• 安全なリモートソフトウェア配布のための OTA 更新をサポート
• デバイス監視、パッチ適用、自動更新をサポートする Clea ベースの監視
• Yocto ベースのセキュアな OS 統合オプションとコンプライアンスを意識した設計

リソース

• データシート、技術文書、および開発者向けリソースが製品ページで利用可能

技術仕様

• 型番: SOM-COMe-BT6-PTL
• フォームファクタ: COM Express Rel. 3.1 Type 6（125 x 95 mm）
• 対応 CPU ファミリ: Intel® Core™ Ultra Series 3（複数 SKU）
• NPU: Intel NPU5 50 TOPS（プラットフォーム最大 180 TOPS）
• メモリ: 2x DDR5 SO-DIMM DDR5-5600、最大 96 GB
• グラフィックス: Intel® 最大 12 3rd Gen Xe コア；IPU 7.5
• ストレージ: NVMe onboard 最大 1 TB（PCIe x4）；SATA オプション
• ネットワーク: Intel® I226 NBase-T 2.5GbE、TSN 対応
• USB: USB4 最大 40 Gbps、Superspeed 10 Gbps、Hi-Speed ポート
• PCIe: 最大 8 レーン Gen4；PEG x8 Gen5 / PEG x4 Gen4 オプション
• セキュリティ: TPM 2.0 オプション、Secure Boot
• 電源: Main +12 VDC ±10%；Aux +5VSB、+3VRTC
• OS: Windows 11 IoT Enterprise 2021 LTSC；Clea OS
• 動作温度: 0°C ～ +60°C（商用）；-40°C ～ +85°C（工業用）
