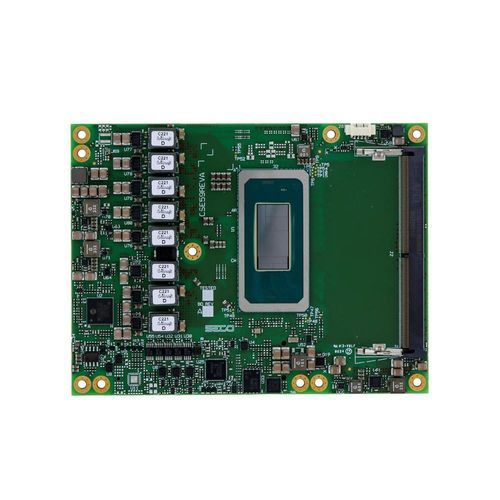

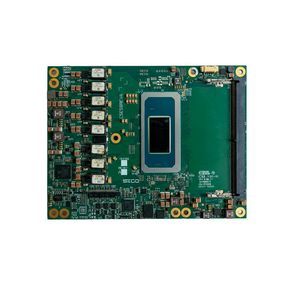

COM Express 規格コンピュータオンモジュール PN-SOM-COMe-BT6-ARL

インテル® Core™ UltraHDMI（高精細度マルチメディアインターフェース）ディスプレイ ポート

概要
COM Express Rev. 3.1 Type 6 Basic モジュール（E59）。Intel® Core™ Ultra シリーズ2（コードネーム Arrow Lake、H/U SKU）に対応。組込みおよびエッジシステム向けに設計され、構成可能なCPU、先進的なグラフィックス、豊富なI/Oを提供します。

ハイライト

• CPU：Intel® Core™ Ultra シリーズ2（H/U SKU、複数SKU、vPRO含む）対応
• Graphics：統合 Intel® Xe LPG+ グラフィックス（最大8 Xeコア / 128 EU）、最大4独立ディスプレイ対応
• Memory：DDR5 SO-DIMM×2スロット、DDR5-6400 IBECC対応、最大64GB
• Connectivity：NBase-T（2.5GbE）×1、USB4/USB 10Gbps/Hi-Speed USB、最大20レーンのPCIe Gen4（構成可能）

セキュリティ & ソフトウェア

• Secure Boot によるプラットフォーム整合性の確保
• OTA 更新による安全なリモート配信
• デバイス監視・管理の統合
• Yocto ベースのセキュアOS統合およびコンテナ（Docker）サポート
• セキュリティ準拠サポート（例：EN18031-1）および TPM 2.0 オプション

資料と梱包
データシート、開発者向けドキュメント、発注情報は製品ページにて提供。工場オプションおよび代替仕様はデータシート参照。

技術仕様

• フォームファクタ：COM Express Rev. 3.1 Type 6 Basic Module（E59）
• プロセッサファミリ：Intel® Core™ Ultra（Series 2）、H/U SKU（複数構成）
• CPU 例：Core Ultra 9 285H、Core Ultra 7 265H/265U、Core Ultra 5 235H/235U（P/Eコア数、キャッシュ、消費電力が異なる複数構成）
• メモリ：DDR5 SO-DIMM×2、DDR5-6400 IBECC 対応、最大64GB
• グラフィックス：Intel® Xe LPG+（最大8 Xeコア / 128 EU）、3x DDI（DP/HDMI）、eDPまたはLVDSオプション、最大4ディスプレイ
• ビデオ：HDMI® 最大8K60（HDMI2.1）、DP2.1 最大8K60 / 5K120Hz、eDP1.4b 最大4K120Hz HDR
• ストレージ：オンボードNVMe（PCIe x4、オプション）最大512GB、または最大2x SATA Gen3.2（工場代替）
• ネットワーク：Intel® I226 による NBase-T（2.5GbE）×1
• USB：最大2x USB4 Gen2、4x USB 10Gbps、8x Hi-Speed USB
• PCIe：PEG Gen4 x8（Hシリーズ）、および追加の構成可能なGen4レーン（最大20レーン）
• その他I/O：MIPI CSI（オプション）、SPI、I2C、SM Bus、UART、GPIO、HDオーディオ、SoundWire、ウォッチドッグ、ファン/サーマル管理
• 電源：メイン +8 VDC～+20 VDC、補助 +5VSBY、+3VRTC
• 対応OS：Windows 10 IoT Enterprise（2019/2021 LTSC）、Yocto Kirkstone
• 動作温度：0°C ～ +60°C（商用）
• 寸法：125 x 95 mm
• 部品番号：PN-SOM-COMe-BT6-ARL
