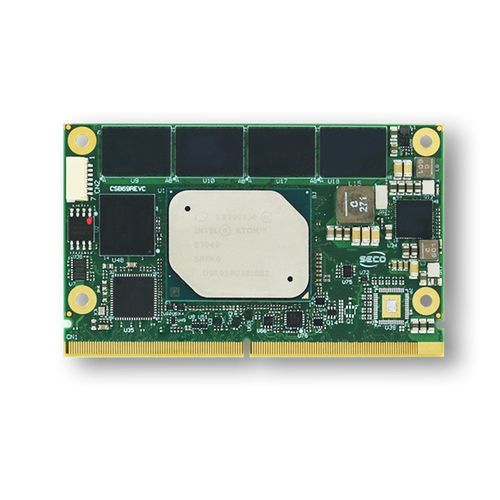

SMARC 2.1コンピュータオンモジュール SOM-SMARC-APL

SサイズIntel® AtomIntel® Atom x7-E3950

概要
SOM-SMARC-APLはSMARC Rel. 2.1準拠のComputer on Module（CoM）で、Intel® Atom™ X Series、Intel® Celeron® J/N Series、Intel® Pentium® N Series（Apollo Lake）プロセッサを採用しています。モジュールは最大3独立ディスプレイの出力と4Kハードウェアデコード／エンコード（HEVC H.265、H.264、VP8、SVC、MVC）に対応します。LPDDR4-2400メモリを最大8GBまでオンボードに半田付け、eMMC 5.0オプション、最大2系統のギガビットイーサネット、2系統のMIPI CSIを備え、寸法は50 x 82 mmです。商用・産業用温度仕様あり。

ハイライト

• CPUオプション：Intel® Atom™ x5-E3930、x5-E3940、x7-E3950；Intel® Pentium® N4200；Intel® Celeron® N3350、J3455、J3355
• グラフィックス：統合Intel® HD Graphics 500/505、最大18 Execution Units
• メモリ：半田付けLPDDR4-2400 最大8GB
• ディスプレイ：最大3台の独立表示対応；DP++ 最大4096x2160@60Hz、eDP 最大3840x2160@60Hz、HDMI 最大3840x2160@30Hz

セキュリティとソフトウェア

• 組み込みSecure Bootで初回起動からシステム整合性を確保
• OTAアップデートによる安全なリモートソフト配信
• デバイス監視による状態・稼働の継続的モニタリング
• YoctoベースOSの統合でカスタマイズ可能かつ安全なビルドに対応
• EN18031-1準拠（認証あり）
• コンテナ（Docker）サポートでアプリケーションの分離管理が可能
• Cleaとの連携によるセキュリティ監視、パッチ適用、更新自動化
• オプションのTPM 1.2 / 2.0

技術仕様

• 型番：SOM-SMARC-APL（SMARC Rel. 2.1）
• CPU：Intel® Atom™ x5-E3930 / x5-E3940 / x7-E3950；Intel® Pentium® N4200；Intel® Celeron® N3350 / J3455 / J3355
• 最大コア数：4
• メモリ：Single/Dual/Quad-channel 半田付けLPDDR4-2400、最大8GB
• グラフィックス：統合Intel® HD Graphics 500/505、最大18 EUs；4K HWデコード/エンコード対応
• ビデオI/F：eDPまたはデュアルチャネルLVDS（ブリッジ経由）；HDMI；DP++；2x MIPI CSI
• ストレージ：オンボードeMMC 5.0（オプション）；外部SATA Gen3チャネル；SDインターフェース
• ネットワーク：最大2xギガビットイーサネット（Intel® I210またはI211）
• USB：6x USB 2.0 Host；2x USB 3.0 Host
• PCI：4x PCIe root ports
• オーディオ：HD Audio；I2S
• シリアル：2x 2-wire HS-UART；2x 4-wire UART
• その他I/O：最大14x GPIO；I2C；SMBus；2x SPI；ファン管理；電源管理信号
• 電源：+5 VDCおよび+3.3 V_RTC
• 対応OS：Microsoft® Windows 10 Enterprise（64-bit）；Windows 10 IoT Core；Linux；Yocto
• 動作温度：商用 0°C〜+60°C；産業用 -40°C〜+85°C（SECO標準ヒートスプレッダ上で測定）
• 寸法：50 x 82 mm
• パートナンバー：CPU、メモリ、eMMC、表示/ネットワークオプションに応じた複数のRB69バリエーションあり
