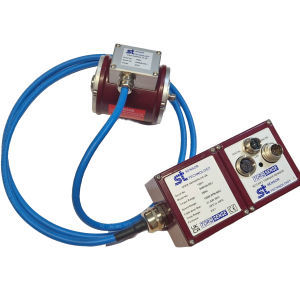

回転式トルクセンサ SGR546

スクエアドライブデジタルUSB

当社のトルクセンス回転式ひずみゲージ式変換器は非接触技術を採用しているため、ノイズの多いスリップリングが不要です。 角形ドライブ用に特別に設計されたSGR545/SGR546トランスデューサは、シームレスな取り付けが可能で、非円筒形シャフトのアプリケーションにおける測定精度と安定性が向上します。 外部エレクトロニクスモジュールの追加により、トルク測定、テスト、駆動機構のフィードバック制御、プロセス制御などのアプリケーションの汎用性が向上し、厳しい条件下でも信頼性の高い性能を保証します。 SGRシリーズ変換器は、最新のストレインゲージ信号調整技術を使用し、高帯域幅、低コストのトルク測定ソリューションで、高いオーバーレンジと過負荷能力、幅広いデジタル出力を提供します。 その他の特徴 BIT自己診断 - 診断システムは、内部システムと動作条件に異常がないかをチェックし、トルク、速度、温度を監視してオーバースケール状態をチェックします。 変換器ステータスLEDとシンプルな「センサステータス」出力ピンにより、変換器の健全性をフィードバック。 より良い補正と精度のためにシャフト温度を監視するセンサー。 変換器の設定と構成には、変換器制御ソフトウェアが提供されます。 3つのアナログチャンネルは個別に設定可能で、スケーリングやデータ割り当てを変更できます。 USBを使用して最大10個の変換器を接続可能。 最小限のサイドロードおよびエンドロードエラー 直線性偏差が± 0.05 % FSDと低い ヒステリシス誤差が±0.05 % FSDと小さい 回転によるトルク信号の変動がゼロ（周期的変動）
