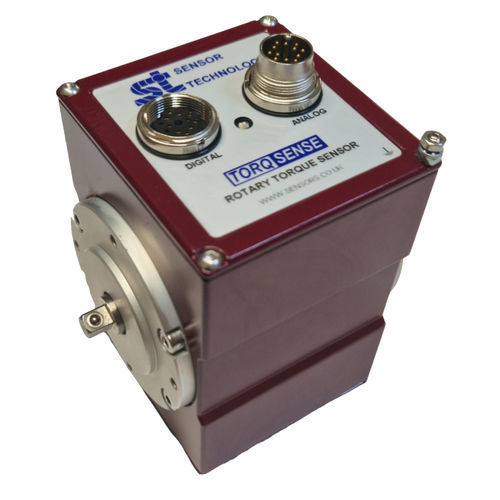

回転式トルク変換器 SGR516

スクエアドライブアナログ電圧出力

SGR515/SGR516トルクセンス回転型ひずみゲージ式変換器（SGRシリーズ）は、非接触技術を利用しているため、ノイズの多いスリップリングが不要です。このため、トルク計測アプリケーションに最適です。 特に角型ドライブ用に設計されたこれらの変換器は、シームレスな取り付けが可能で、測定精度と安定性が向上します。 SGRシリーズのトランスデューサーは、高度なストレインゲージ信号調整技術を採用しており、高帯域幅のアナログ出力を提供します。固定電圧または電流信号として使用できるため、アナログ計装とシームレスに統合できます。3つの出力チャンネルが提供され、チャンネル割り当ては特定のモデルによって異なります。優れたオーバーレンジとオーバーロード機能を備えた、汎用的でコスト効率の高いトルク測定ソリューションを提供します。 その他の機能 BIT自己診断機能 - 診断システムにより、内部システムと動作条件に異常がないかチェックし、トルク、速度、温度を監視してオーバースケール状態をチェックします。 変換器ステータスLEDとシンプルな「センサステータス」出力ピンにより、変換器の健全性をフィードバック。 より良い補正と精度のためにシャフト温度を監視するセンサー。 最小限のサイドロードおよびエンドロードエラー 直線性偏差が± 0.05 % FSDと低い ヒステリシス誤差が±0.05 % FSDと低い 回転によるトルク信号の変動がゼロ（周期的変動）
