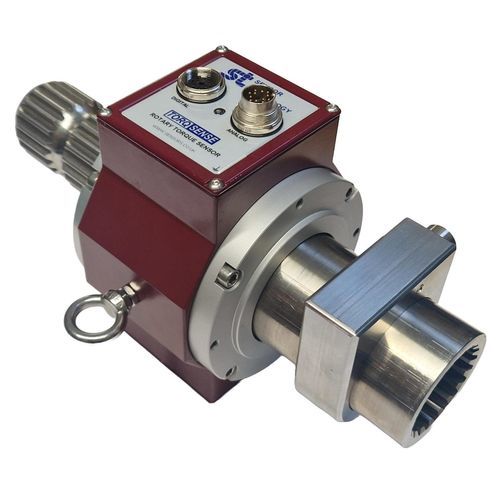

回転式トルク変換器 SGR571

ＰＴＯ軸デジタルRS-232

概要
SGR571 PTOトルクトランスデューサは、農業機械や産業用試験装置などのPTO駆動機器におけるトルクおよび回転数の高精度計測向けに設計されています。取り付けが容易で、IP65の保護等級と広い入力電圧範囲（11–32 V）を備えています。設定可能なアナログチャンネルと複数のデジタルインターフェース（RS232、USB標準、CANbusおよびEthernetはオプション）により柔軟な統合とデータロギングが可能です。アンチローテーション用アイフックにより、シャフトとともにトランスデューサが回転するのを防ぎ、安定した計測を実現します。

主な利点

• 最大2000 Nmまでのレンジ
• すべてのPTOスプラインタイプに対応
• PTOシャフトの試験向けにトルクと回転数を高精度で計測
• シャフトとともに回転するのを防ぐアンチローテーションアイフック
• ユーザー設定可能なリミット出力
• 精度 ±0.1%
• 機械的許容過負荷 400%
• オーバーレンジ表示 250%
• 高サンプリングレート：4000 サンプル/秒
• デジタル出力：RS232、USB（標準）；CANbus、Ethernet（オプション）
• TorqView Advanced Torque Monitoring Software 対応
• 非接触信号伝送 — スリップリングの摩耗なし
• 生涯保証

その他の機能

• 内部故障検出およびトルク・回転数・温度の監視を行うBITセルフ診断
• トランスデューサ状態LEDと「センサー状態」出力ピンによる機器健全性のフィードバック
• 補正と精度向上のためのシャフト温度検知
• 設定用のTransducer Controlソフトウェアを同梱
• スケーリングやデータ割り当てが可能な3つの個別設定可能アナログチャンネル
• USBで最大10台のトランスデューサを接続可能
• 横荷重および端荷重誤差が最小
• 低い線形性偏差 ±0.05% FSD
• 低いヒステリシス誤差 ±0.05% FSD
• 回転によるトルク信号の周期的変動0
• 広い電源範囲 11–32 V（公称 12–32 VDC）

技術仕様

• 型式：SGR571
• 最大トルクレンジ：最大2000 Nm
• 精度：±0.1%
• 線形性偏差：±0.05% FSD
• ヒステリシス誤差：±0.05% FSD
• 機械的許容過負荷：400%
• オーバーレンジ表示：250%
• デジタルサンプリングレート：4000 サンプル/秒
• 標準デジタル出力：RS232、USB
• オプションデジタル出力：CANbus、Ethernet
• アナログチャンネル：個別に設定可能な3チャンネル
• 信号伝送：非接触（スリップリングなし）
• 診断：組込みBITセルフ診断およびトランスデューサ状態LED
• 補正と精度向上のためのシャフト温度検知
• アンチローテーション：シャフトとの回転を防ぐアイフック
• 保護等級：IP65
• 入力/電源電圧：広い入力範囲 11–32 V（公称 12–32 VDC）
