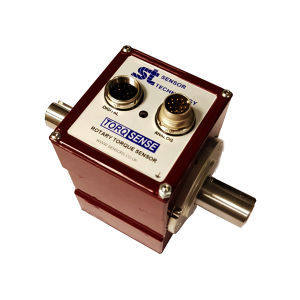

回転式トルク変換器 SGR511

アナログ高精度無接触

TorqSenseデジタル回転式ストレインゲージSGR511シリーズの速度/電力出力付きトランスデューサは、非接触技術を採用しており、ノイズの多いスリップリングの必要性を排除しています。トルクセンサは、トルク測定、テスト、駆動機構のフィードバック制御、プロセス制御アプリケーションに適しています。 SGRシリーズ変換器は、最新のストレインゲージ信号調整技術を使用して、高オーバーレンジと過負荷機能を備えた高帯域幅の低コストトルク測定ソリューションを提供します。 キーポイントと特徴 - 精度は±0.2%です。 - 測定範囲 1Nm～13000Nm - 250%までの大規模な完全機能的なオーバーレンジ能力 - 軸外力による誤差が少ない - 低い直線性偏差 ≤ ± 0.1 % FSD - 低ヒステリシス誤差 ≤ ± 0.1 % FSD - 回転に伴うトルク信号のゼロ変動（周期変動 - 摩耗するスリップリングはありません - 毎秒4000サンプルの高デジタルサンプルレート - 速度測定/電力計算オプション - 広い電源範囲 12-32 VDC - テスト機能を内蔵 SGR511の特徴 - トルクと速度の測定(注文時に速度範囲を選択) - 1回転あたり60パルスのスピードエンコーダ - トルク・速度用電圧出力+/-5V（オプションで+/-1V、+/-10Vも可能 - 任意現在の出力。4-20mA、0-20mA、12mA+/8mA - 精度±0.2%フルスケール - 分解能 0.01%フルスケール - 3dB 帯域幅 - 250hz - 400% の過負荷の評価
