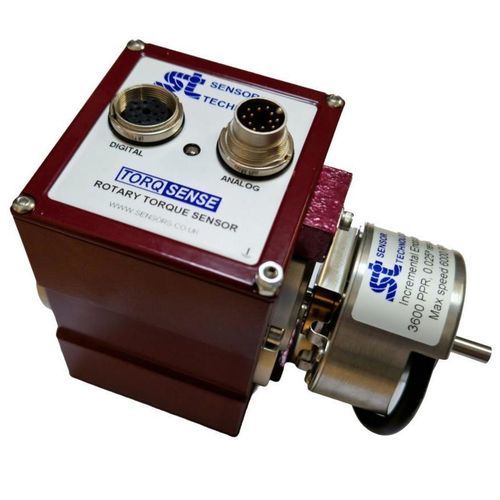

回転式トルクセンサ SGR523

RS-232CANUSB

製品概要
TorqSense の回転型ひずみゲージ変換器 SGR523 は、接触のない信号伝送を採用しスリップリングを不要にします。外付けのインクリメンタル角度エンコーダを組み合わせることで、角度とトルクの同時計測が可能になり、試験台、ねじ締め試験装置、駆動機構の評価などに適します。トルク対角度のプロット解析により機械的損失や回転固着の評価、工程監視での不具合検出や歩留まり低下の早期対策に役立ちます。

主な利点

• トルクレンジ：100 mNm〜100 Nm（上位レンジは順次対応予定）
• 精度 ±0.1%
• 機械的過負荷 400%
• オーバーレンジ読み取り 250%
• デジタルサンプリングレート：4000 サンプル/秒
• デジタル出力：RS232、USB（標準）；CANbus、Ethernet（オプション）
• TorqView Advanced Torque Monitoring ソフトウェア対応
• 非接触信号伝送によりスリップリングの摩耗無し
• 最大10,000 パルス/回転
• 角度分解能 最小0.009°
• 動作速度 最大9000 RPM
• 双方向角度および回転カウント
• 生涯保証

その他の機能

• BIT 自己診断により故障、トルク、速度、温度の監視（オーバースケール時対応）
• トランスデューサ状態LEDおよび「Sensor status」出力ピンによるヘルスフィードバック
• 補償と精度向上のための軸温度センサ（オプション）
• 設定用 Transducer Control ソフトウェア付属
• 個別設定可能なアナログチャンネル3系統（スケーリングとデータ割当）
• 最大10台のトランスデューサをUSBで接続可能
• 横荷重・端面荷重による誤差最小化
• 低い直線性偏差 ±0.05% FSD
• 低いヒステリシス誤差 ±0.05% FSD
• 回転による周期的変動なし — トルク信号のゼロ変動
• 広い電源範囲：12–32 VDC

仕様 / 技術仕様

• 型番：SGR523（トルク + 高分解能インクリメンタル角度）
• トルクレンジ：100 mNm〜100 Nm
• 精度：±0.1%
• 直線性偏差：±0.05% FSD
• ヒステリシス：±0.05% FSD
• 機械的過負荷：400%
• オーバーレンジ読み取り：250%
• デジタルサンプリングレート：4000 サンプル/秒
• デジタル出力：RS232、USB（標準）；CANbus、Ethernet（オプション）
• 角度パルス：最大10,000 パルス/回転
• 角度分解能：最小0.009°
• 最大回転速度：最大9000 RPM
• 双方向角度・回転カウント
• 電源：12–32 VDC
• 設定可能アナログチャンネル：3
• 診断：BIT 自己診断、状態 LED、状態出力ピン
• 温度監視：軸温度センサ（オプション）
