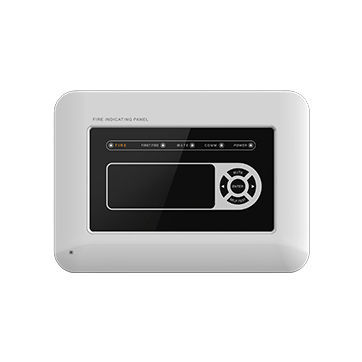

壁ホルダー式アラーム インジケーター JB-FSD-9082

主な特長

• マイクロプロセッサ制御の火災表示（リピータ）パネル
• RS-485バス通信、バス最大長は約1000 mまで
• ユニットあたり最大99件の情報を表示可能
• 屋内壁面取付け用のコンパクト設計、設置・操作が容易

製品説明
JB-FSD-9082 火災表示盤は、RS-485を介して火災報知コントロールパネルに接続するために設計されたマイクロプロセッサ制御のリピーターパネルです。各階に設置することで、検知器やモジュールが作動した際に音と光で現場に通知し、関連するイベント情報を表示して迅速な特定を支援します。

技術仕様

• 型式: JB-FSD-9082
• 種類: 火災表示盤（リピーター）
• 制御: マイクロプロセッサ制御
• 通信: RS-485バス、バス最大長は約1000メートルまで
• 動作電圧: DC 24V ±20%
• 動作電流: 監視時 ≤32mA; 警報時 ≤66mA
• 認証: CCC (GB17429-2011)
• 表示容量: ユニットあたり最大99件の情報
• 配線方式: 電源線（+24V、GND）、RS-485バス（A、B）、およびPE接地線
• 使用環境: 屋内
• 温度範囲: -10°C～+50°C
• 相対湿度: ≤95%（40°C 非結露）
• 寸法: 210.0 × 150.0 × 33.5 mm
• 重量: 0.5 kg

設置および互換性

• RS-485（A、B）および電源端子（+24V、GND）を介して火災報知コントロールパネルに接続し、PEで接地してください。
• 各階に1台のリピーターパネルを設置することを推奨します。これにより現場での表示とイベントの迅速な特定が可能です。
• 指定された温度・湿度範囲内での使用を守ってください。屋内専用です。
