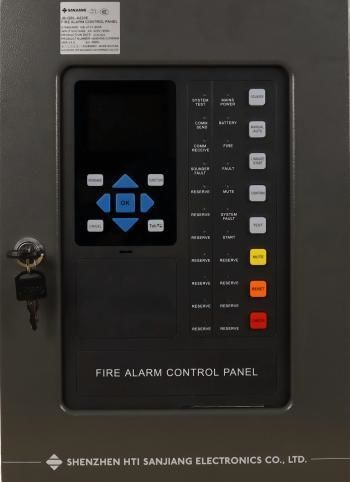

火事アラーム操作パネル JB-QBL-A220E

アドレシング可能ネットワーク

製品概要
JB-QBL-A220Eは、国家規格GB 4717-2005に準拠し、EN 54-2およびEN 54-4を参照して設計された次世代型のインテリジェント火災報知制御盤です。高速マイクロプロセッサを採用し、従来技術と比べて大幅に高速なデータ処理と大容量の記憶を実現します。グラフィックLCDにより操作・保守が容易です。

主な特長

• 高速マイクロプロセッサ：従来技術に比べデータ処理速度は最大100倍、記憶容量は1,000倍。
• 2.8インチカラーLCD、解像度240 × 340で状態表示が明瞭。
• Windows風のメニュー・ウィンドウ操作で直感的な操作性と短い習熟時間を実現。
• システム設定や履歴ファイルのコピー/復元が可能なオプションのUディスク（USB）対応。
• 無極性の2バス型インテリジェントアラーム連動方式。ループあたり最大200台のインテリジェント検出器をサポートし、アドレスは1〜200で設定可能。
• 履歴記録：火災・要求・フィードバック履歴は各9,999件、故障履歴・操作履歴は各999件まで保存。
• 機器種別のカスタマイズが可能で、システム統合を容易にする。
• 検出器の単点テスト機能により、検出器の動作状態やテストデータを画面で確認可能。
• バス型の地域表示盤、建物表示盤、フロア表示盤と接続して廊下など遠隔地への表示拡張が可能。
• 火災指令室のグラフィック表示装置への接続オプションにより、発生場所を直感的に表示可能。
• 多段階ユーザ管理により、ユーザーレベルごとに操作権限を割り当て可能。
• 現地および遠隔ソフトウェアアップグレードに対応し、安定稼働を維持。

技術仕様

• 型番：JB-QBL-A220E
• 最大ループ数：1ループ、ループあたり最大200デバイスアドレス
• 主電源：AC 220V/50Hz（動作範囲 187V–242V）
• 最大動作電流：1 A
• バックアップ電源：無メンテナンスDC24Vバッテリー（BAT12V/2.8Ah）
• 動作温度：0 °C ～ +40 °C
• 相対湿度：≤95%（結露なきこと）
• 準拠規格：GB 4717-2005に準拠、設計はEN 54-2およびEN 54-4を参照
