概要パネル MDM-M

概要

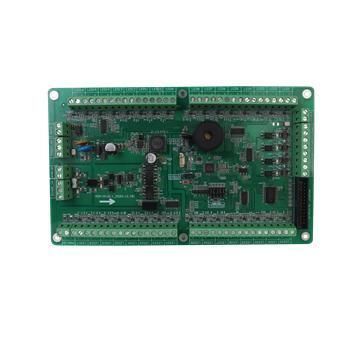

Mimic ドライバは、MDM-M（メイン基板）と MDM-EX（拡張基板）の2枚の基板で構成されています。MDM-M は RS-485 を介して CIE に接続し、外部 EN54-4 電源から給電される 32 の構成可能な LED 出力を提供します。MDM-M には最大 3 枚の MDM-EX を接続でき、パネルあたり最大 128 の LED 出力が可能です。

主な機能

• 基板あたり 32 の構成可能な LED 出力；メイン基板＋3 枚の拡張基板で最大 128 出力に拡張可能。
• 基板あたり 4 つの無電圧接点（ドライコンタクト）入力；各入力は任意の LED 出力に割り当て可能。
• RS-485 通信；1 パネルで最大 32 台の Mimic ドライバをサポート（最大 4096 出力および 512 入力）。
• 出力は火災、故障、通常、起動、フィードバック、無効の表示に構成可能。
• トリガー方式：ゾーン、アドレス、またはドライコンタクト入力。
• メイン基板のファームウェア／設定は CIE を通じてアップデート可能。
• 電源付き出力は外部 EN54-4 準拠の電源から供給；CE 準拠。

技術仕様

• 動作電圧：24V DC（15–32V）
• 静止電流 @24V DC：メイン基板 17mA；メイン + 3 拡張基板 26mA
• 動作電流 @24V DC：メイン基板（基板＋33 LEDs）80mA；メイン + 3 拡張基板（基板＋129 LEDs）230mA
• LED 当たり電流：≤6mA
• 通信：RS-485
• 通信距離：より線対撚りケーブルで ≤1000m
• 動作温度：-5℃～45℃
• 相対湿度：結露なきこと ≤95%
• 端子用ケーブル断面：0.5mm²～2.5mm²
• ねじタイプ：M3
• 寸法（W x D x H）：210mm x 125mm x 19mm
• 重量：メイン基板 235g；拡張基板 205g

設置と互換性
MDM-M を RS-485 経由で CIE に接続してください。電源付き出力には EN54-4 準拠の外部電源を使用してください。端子接続には推奨ケーブル断面（0.5–2.5mm²）と M3 ねじを使用してください。動作が安定するように周囲温度・湿度が仕様範囲内であることを確認してください。ファームウェア更新と設定は CIE を通じて行います。
