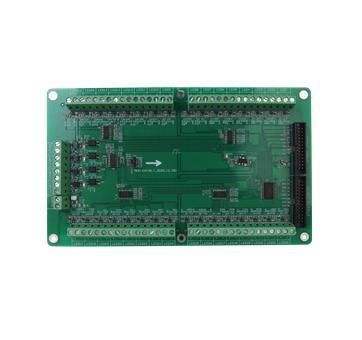

概要パネル MDM-EM

製品特長

• メイン基板および拡張基板はそれぞれ32個の設定可能なLED出力を備え、最大3枚の拡張基板をメイン基板に接続可能（最大128出力）。
• 各基板に4つの無電位接点入力を搭載し、各入力はパネル上の任意のLED出力に割り当て可能。
• CIEとの通信はRS-485バス経由。1枚のパネルで最大32台のMimicドライバをサポート（合計最大4096出力、512入力）。
• 出力は火災、故障、通常、起動、フィードバック等の表示に設定可能。無効表示状態がデフォルトで用意されています。
• 出力はゾーン、アドレス、または無電位接点入力でトリガ可能。
• メイン基板のファームウェアはCIE経由でアップグレード可能。
• CE 要件に準拠。

製品情報
MDM-EX は、Mimic メイン基板により直接制御されるスレーブ（拡張）PCBです。最大3枚の拡張基板を1つのメイン基板に接続でき、各拡張基板は32個のLED出力を提供し、パネルの出力数を最大128まで拡張できます。拡張基板は接続ケーブルを介してメイン基板から給電されます。

仕様
技術パラメータ：

• 動作電圧：24 V DC（15–32 V）
• 静止電流 @24 V DC：メイン基板 17 mA；メイン基板 + 3 拡張基板 26 mA
• 動作電流 @24 V DC：メイン基板（基板 & 33 LED）80 mA；メイン基板 + 3 拡張基板（基板 & 129 LED）230 mA
• LED 当たり電流：≤6 mA
• 通信：RS-485
• 通信距離：ツイストペアケーブルで ≤1000 m
• 動作温度：-5℃〜45℃
• 相対湿度：≤95%、結露なし
• 端子用ケーブル断面積：0.5 mm²〜2.5 mm²
• ネジ種別：M3
• 寸法（W × D × H）：210 mm × 125 mm × 19 mm
• 重量：メイン基板 235 g；拡張基板 205 g
