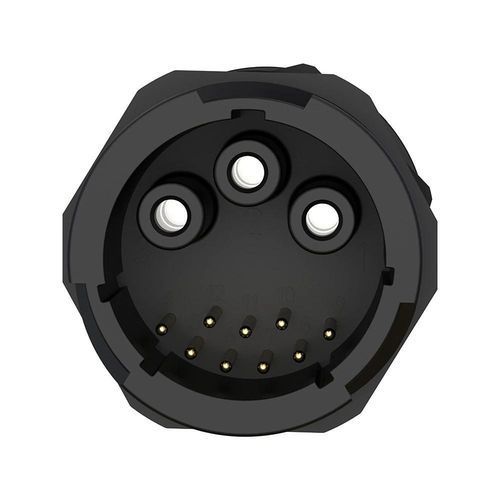

ハイブリッドコネクター

口金M402+4 ピン

概要

• 産業用制御向けに設計された50A+10Aのバヨネットロック式ハイブリッド防水コネクタで、電力と多信号の伝送に対応します。
• M40筐体に高電流用3ピン（50A、3.6mm）と多信号用9ピン（10A、1.5mm）を統合。
• 四分の一回転バヨネットロックと防振構造により、迅速で確実な着脱が可能です。
• 標準でIP67シーリング、長時間の浸漬や洗浄用途向けにIP68/IP69Kオプションあり。
• UL、TUV、CE、RoHSなどの国際認証に対応。

製品の特長

高信頼の防水・防塵保護
モデルは一時的な水没に対応するIP67を満たし、長時間浸漬や洗浄用途にはIP68/IP69Kを選択可能です。

広い動作温度範囲
-40°C〜+105°C（エネルギー貯蔵系の一部は+125°Cまで）の動作で、過酷な気候や産業環境に対応します。

高強度難燃ハウジング
UL94 V-0相当の工学プラスチック製ハウジングを採用し、構造設計で機械的衝撃から端子を保護します。

高い嵌合耐久性
500回以上の嵌合試験で安定した接触性能と長寿命を実証しています。

電気・機械の汎用性
ハイブリッド構成により、電力と制御信号を一体で配線でき、配線作業と盤内接続を簡素化します。

仕様

• 構成：2、3、4、5、2+4、3+9ピン（M40シリーズ）。
• ピン径：8.0mm（2ピン）；6.0mm（3/4ピン）；3.6mm（5ピンと電力ピン）；ハイブリッドは6.0+1.5mmまたは3.6+1.5mm。
• 定格電流：最大150A（2ピン）、120A（3/4ピン）、50A（5ピン）、ハイブリッドは120A+10Aまたは50A+10A。
• 定格電圧：主回路は最大600V、ハイブリッドの信号ピンは60V等。各構成の詳細はデータシート参照。
• 耐電圧：構成により最大5000V。
• ケーブル範囲：構成により0.3mm²〜25mm²。
• 保護等級：標準IP67（IP68/IP69Kオプションあり）。
• 接続方式：バヨネット四分の一回転ロック、防振設計。
• 耐久性：500回以上の嵌合に対応。
• 認証：ISO9001、CE、UL、RoHS、TUV対応可。

用途

• 産業用制御システム、PLCネットワーク、自動化のフィードバック回路。
• 電力と多信号を統合するハイブリッド接続により、配線の簡素化が可能。
• 屋外機器や過酷環境での使用、IP67レベルの防水と確実なバヨネットロックが必要な用途。

技術仕様

• シリーズ：M40ハイブリッドコネクタシリーズ（3+9ピン構成あり）。
• ハイブリッド構成：高電流電力ピン（50A）と多信号ピン（10A）を一体化。
• ロック：バヨネット四分の一回転、防振設計。
• 防水性能：標準IP67、モデルによりIP68/IP69K選択可。
• 材質・難燃性：工学用プラスチック、UL94 V-0。
• 温度範囲：-40°C〜+105°C（一部+125°Cまで）。
• 耐久性：500回以上の嵌合。
• 電気特性：構成別の電流/電圧定格を参照。
• 認証：ISO9001、CE、UL、RoHS、TUV対応可。
