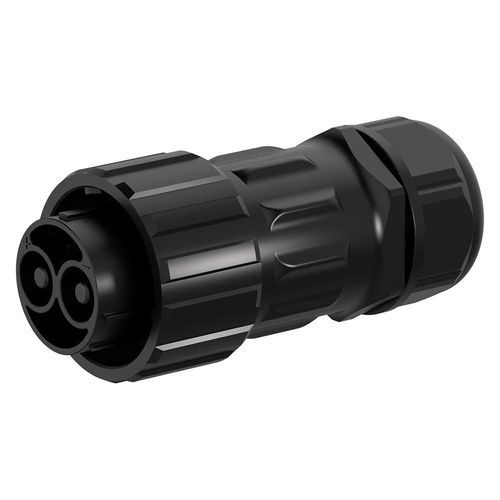

ハイブリッドコネクター 電線対電線口金M40
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ハイブリッド
- サイズ
- 電線対電線
- 接続タイプ
- 口金
- サイズ
- M40
- 電気的特性
- 高圧電流, 2+4 ピン, 3 ピン, 3+9 ピン, 4 ピン, 5 ピン, 2ピン
- 分野
- 電動車両用
- 保護クラス
- IP67
- 規格
- RoHS指令
- その他の特徴
- 多数はめ合い用
- 一次電流
最少: 10 A
最大: 150 A
- 電圧
60 V, 300 V, 600 V
- 使用温度
最少: -40 °C
(-40 °F)最大: 105 °C
(221 °F)
詳細
簡単な説明
M40 ハイブリッド バヨネットロック防水コネクタ 120A + 10A、電力用2ピンと信号用4ピンを一体化した製品です。
製品概要
バリエーションと電気定格
技術仕様
用途
発注と適合性
M40 ハイブリッド バヨネットロック防水コネクタ 120A + 10A、電力用2ピンと信号用4ピンを一体化した製品です。
製品概要
- 電力・信号のハイブリッド – 電力2ピン（6.0 mm、120A）と信号4ピン（1.5 mm、10A）を単一のM40筐体に収め、配線を簡素化し省スペース化します。
- バヨネットロック – 1/4回転での迅速な接続、耐振動設計により屋外や産業環境での確実な接続を実現します。
- 防護等級 – IP67、粉じんおよび一時的な浸漬に対するシーリングを備え、過酷な環境での使用に適します。
- 温度・耐久性 – 動作温度 -40°C〜105°C、嵌合耐久性 >500サイクル。
バリエーションと電気定格
- 利用可能なバリエーション：2ピン｜3ピン｜4ピン｜5ピン｜2+4ピン｜3+9ピン。
- 電流例：2ピン 150A、4ピン 120A、2+4ピン 120A（電力）＋10A（信号）。
- 電圧例：電力ピン 最大600V、信号ピン 最大60V。
- 耐電圧：バリエーションにより最大5000V。
技術仕様
- ピン径：電力 6.0 mm、信号 1.5 mm（2+4バリアントは6.0+1.5 mmと表記）。
- 対応ケーブル断面：電力 4–25 mm²（10–3 AWG）、信号 0.3–1.5 mm²（24–16 AWG）。
- 最大外径：MAX φ25.0 mm。
- ハウジング難燃性：UL94-V0。認証：ISO9001、CE、UL、RoHS、（TUV）。
- 嵌合耐久性：>500回の嵌合サイクル。
用途
- バッテリーマネジメントシステム（BMS）およびエネルギー貯蔵装置。
- 電気自動車・ハイブリッド車の電力分配および充電システム。
- 産業用電源配分、屋外機器、過酷環境での装置。
発注と適合性
- コネクタ型番：M40 2+4ピン ハイブリッド構成。発注時にバリエーション、接点タイプ、ケーブル終端を指定してください。
- 適合：UL、TUV、CE、RoHS。動作温度：-40°C〜105°C。
