電源コネクター

丸形口金M40

製品概要

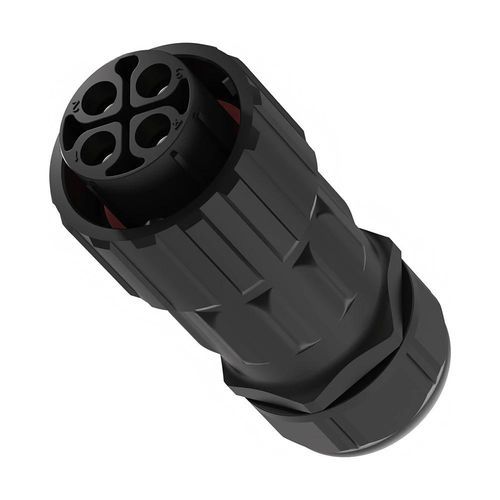

M40 4ピン防水コネクタは、120A・600V定格のバヨネットロック式電気コネクタで、EV充電、エネルギー貯蔵システム、バッテリーパックの接続用に設計されています。IP67の防水・防塵性能とUL94‑V0の難燃性を備え、屋外および産業用途に適合します。

主な特長

• 120A 定格電流 — 6.0 mm 銀めっき銅ピンによる高電流伝送。
• バヨネットロック機構 — 1/4回転での確実な接続・振動対策。
• IP67 保護等級 — 塵埃防止および一時的な浸水に対応。
• EV充電対応 — 充電ステーション、ESS、バッテリー接続に適合。
• 広温度範囲 — -40℃～105℃で動作。
• 難燃ハウジング — UL94‑V0 材料採用。
• 国際認証 — ISO9001, CE, UL, RoHS（TÜV対応可能）。

製品仕様

• 型番：M40シリーズ（4ピン）
• ピン径：6.0 mm
• 定格電流：120A
• 定格電圧：600V
• 耐電圧：3000V
• ケーブル断面：4 mm²～16 mm²（10～5 AWG）
• 最大径：MAX Φ25.0 mm
• 保護等級：IP67
• 接続方式：バヨネットロック（1/4回転）
• 難燃性：UL94‑V0
• 使用温度：-40℃～105℃
• 認証：ISO9001, CE, UL, RoHS
• 対応ピン構成：2、3、4、5、2+4、3+9（ピン径・定格はマトリクス参照）

用途

• EV充電ステーションおよび車載インターフェース
• エネルギー貯蔵システム（ESS）とバッテリーキャビネット
• バッテリーパックの相互接続およびメンテナンスポート
• 産業設備向け屋外電源配線

注文情報

• カスタムケーブルアセンブリおよびピン構成は受注対応。
• 取り付け前に嵌合面とパネル開口を確認してください。
• ピンごとの仕様およびシーリング手順はデータシートを参照してください。
