電源コネクター

電線対電線丸形ロック式

製品説明

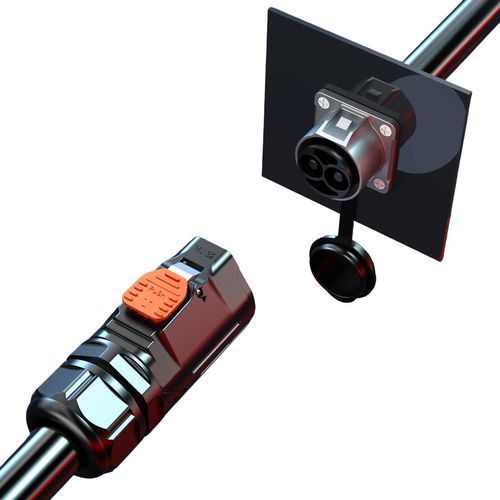

EV充電および蓄電用途向けに設計された120A QuickLock 防水コネクタ MJ32。IP67 等級のハウジングと銀メッキ銅接点により、屋外や過酷な産業環境での信頼できる電力伝送を実現します。

概要

• 120A 大電流対応 – 6.0mm 銀メッキ銅ピンを備え、120A の定格電流で安定した電力伝送を提供します。
• QuickLock 機構 – 工具不要のワンタッチ接続、クリック音と耐振動設計で確実にロックします。
• IP67 防水保護 – 防塵および一時的な浸漬に対する密閉性を備え、屋外の充電ステーションや蓄電システムに適しています。
• 幅広い用途 – EV 充電器、バッテリーパック、蓄電システムのインターコネクトに対応します。
• 国際認証 – ISO9001、CE、UL、RoHS（TÜV オプションあり）。

仕様表
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

製品の利点と注意

• IP67 準拠の防水・防塵性能（特定モデルは IP68/IP69K オプション対応）。
• 動作温度範囲 -40°C ～ +105°C（シリーズによっては +125°C まで対応）。
• UL94 V-0 相当の難燃性ハウジングを採用し安全性を確保。
• 500 回以上の嵌合サイクルに耐える設計で、抜き差しの多い用途に適合。

技術仕様

• 型番：MJ32
• ピン構成（この製品ページの例）：2ピン（他のバリエーション：3、4、2+5）
• ピン径：6.0 mm（2ピン仕様）
• 定格電流：120A（2ピン仕様）
• 定格電圧：600V
• 耐電圧：3000V（2ピン仕様）
• ケーブル断面範囲：4mm²–25mm²（10–3 AWG）※2ピン
• 最大径範囲：MAX Φ25.0mm
• 保護等級：IP67
• 接続方式：QuickLock（工具不要、クリック音あり）
• 難燃性：UL94-V0
• 動作温度：-40℃ – 105℃
• 認証：ISO9001、CE、UL、RoHS（概要にTÜV記載）
