電源コネクター

電線対電線丸形クリック ロック式

製品概要

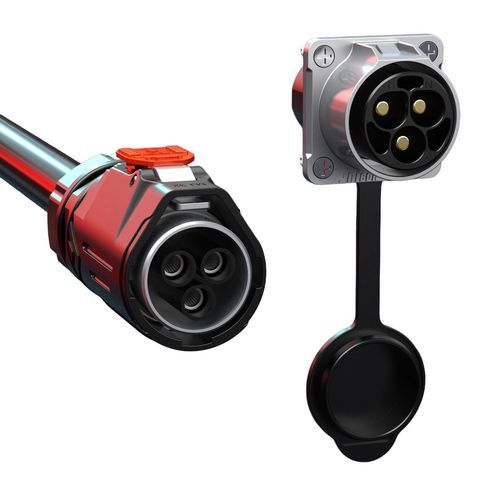

3ピン防水電源コネクタ MJ32、80A。蓄電システムや産業用電源向けに設計され、屋外や過酷な産業環境での高電流伝送に対応。IP67のシールハウジング、工具不要のQuickLockロック（クリック音付き）、低抵抗の銀めっき銅コンタクトを備えます。

主な特長

• 80A定格 – 直径4.0 mmの銀めっき銅ピンにより連続高電流に対応。
• QuickLock接続 – 工具不要のロック機構、クリック音と耐振動設計で確実に保持。
• IP67防水・防塵 – 屋外・産業用途に適合。IP69Kはオプション。
• 蓄電対応 – バッテリラック、BMSインターフェース、モジュラー蓄電システムに適合。
• 国際認証 – ISO9001、CE、UL、RoHS取得。

技術仕様表（3ピン版）
ピン数：3
コンタクトピン径：4.0 mm
定格電流：80A
定格電圧：600V
耐電圧（絶縁）：2000V
対応ケーブルサイズ：4mm²–16mm²（10–5 AWG）
最大ケーブル径：Φ25.0 mm
保護等級：IP67（オプションでIP69K）
接続方式：QuickLock（工具不要、クリック音付き）
難燃性：UL94‑V0
使用温度範囲：-40°C – 105°C
認証：ISO9001、CE、UL、RoHS

追加ハイライト

• 過酷な屋外・産業環境向けの高信頼シール設計。
• 極端な気候に対応する広い動作温度範囲；一部シリーズは+125°Cまで対応。
• 衝撃に強い難燃性エンジニアリングプラスチック製ハウジング（UL94 V‑0）。
• 耐久性：500回以上の嵌合サイクルで長期的な接触安定性を確保。

仕様・技術データ

• シリーズ / 型番：MJ32
• 構成：3ピン
• 定格電流：80A
• コンタクトピン径：4.0 mm
• 定格電圧：600V
• 耐電圧：2000V
• 対応ケーブル断面：4mm²–16mm²（10–5 AWG）
• 最大ケーブル径：Φ25.0 mm
• 保護：IP67（IP69Kオプション）
• 接続方式：QuickLock（工具不要、クリック音付き）
• 難燃等級：UL94‑V0
• 使用温度範囲：-40°C – 105°C
• 認証：ISO9001、CE、UL、RoHS
