ハイブリッドコネクター

クリック ロック式多重導体2ピン

製品概要

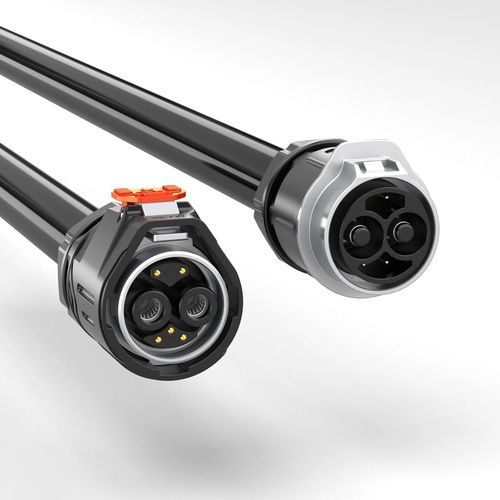

MJ32ハイブリッド防水コネクタは、2本の120A電源コンタクトと5本の10A信号コンタクトをQuickLock方式のIP67等級インターフェースに統合し、BMSおよび産業用制御配線に対応します。

主な特長

• 120A電源＋10A信号 – 6.0mmの電源ピン（120A）と1.5mmのマルチ信号ピン（10A、金めっき）を備えたハイブリッドコネクタ。
• QuickLock機構 – 工具不要の接続、作動音検知および耐振動設計による確実なロック。
• IP67防水保護 – 粉塵および一時的な浸漬に対する密閉インターフェース（用途に応じて嵌合および設置条件を確認してください）。
• BMSおよび産業用制御向け設計 – バッテリ管理システム、ハイブリッド信号伝送、産業配線に最適化。
• 国際認証 – ISO9001プロセス下で製造。シリーズの変種はCE、UL、RoHSを含む（特定モデル/構成に関する証明書は確認してください）。

注意
ご注文前に2+5ピン構成を確認してください。120A（電源）と10A（信号）の定格は別グループのコンタクトに適用され、互換扱いはできません。回路ごとの定常・ピーク負荷、使用電圧、周囲温度、導体サイズ、ケーブル外径、ピン割り当て、パネルクリアランスを確認してください。組み立てケーブルでの温度上昇とシーリング状態を実使用条件で検証してください。

製品詳細（仕様表）
製品詳細 | 仕様1 | 仕様2 | 仕様3 | 仕様4
ピン数 | 2 | 3 | 4 | 2+5
ピン径 × 数 | 6.0 | 4.0 | 4.0 | 6.0+1.5
定格電流 | 120A | 80A | 80A | 120A+10A
定格電圧 | 600V | 600V | 600V | 600V+60V
耐電圧 | 3000V | 2000V | 2000V | 2000V
ケーブル許容断面 | 4mm²–25mm² (10–3AWG) | 4mm²–16mm² (10–5AWG) | 4mm²–16mm² (10–5AWG) | 1.0mm²–6mm² (18–9AWG)
許容外径 | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
保護等級 | IP67 | IP67 | IP67 | IP67
接続方式 | QuickLock | QuickLock | QuickLock | QuickLock
難燃性等級 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
動作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
認証 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

仕様・技術情報

• 型番／シリーズ：MJ32
• 商業上の呼称：MJ32（2+5ピン構成バリアント）
• コンタクト構成（本バリアント）：電源2＋信号5
• 電源コンタクト：2 × 6.0 mmピン、定格120A（電源コンタクト群ごと）
• 信号コンタクト：5 × 1.5 mmピン、金めっき、定格10A（信号コンタクトごと）
• 定格電圧：600V（電源）＋60V（信号）＜ハイブリッド仕様＞
• 耐電圧（絶縁）：2000V（ハイブリッド2+5バリアント）
• ケーブル断面（2+5バリアント）：信号群 1.0 mm²–6 mm²（18–9 AWG）；電源はシリーズ表に従い大径対応
• 最大組立ケーブル外径：MAX Φ25.0 mm
• 防水性能：正しく嵌合・組立時にIP67
• 接続方式：QuickLock（工具不要、嵌合音あり、耐振動）
• 難燃性：筐体材料 UL94‑V0
• 動作温度範囲：-40℃～105℃
• 嵌合耐久性：500回以上の嵌合を想定（シリーズ検証）
• 認証（シリーズ）：ISO9001、CE、UL、RoHS（該当モデルの証明書を確認してください）
• 推奨設計確認項目：嵌合図、回路ごとの連続／ピーク電流、導体断面、ケーブル外径、パネルクリアランス、温度上昇、組立ケーブルのシーリングを用途条件で確認
