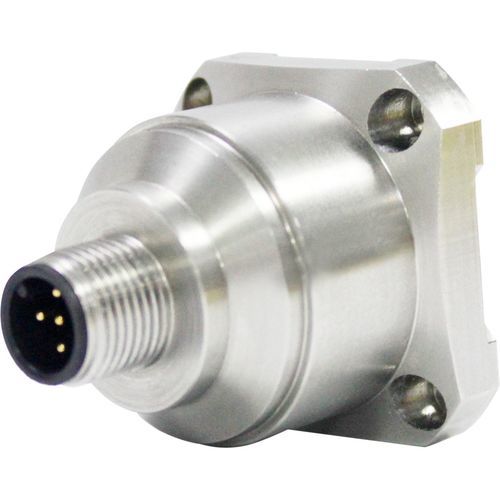

MEMS振動センサー AKF390

静電容量式装置監視用予防保守メンテナンス用

製品説明
AKF390は校正済みの3軸容量型MEMS加速度計で、工業用の振動・衝撃測定向けに設計されたアナログ電圧出力（0–5 V）を備えています。単結晶シリコン容量センサー、低消費ASICによる信号調整、補正値を保持するマイコン、温度センサーを内蔵。航空宇宙用アルミニウム筐体はIP67保護等級で、産業用M12コネクタにより現場設置が可能です。

主な機能ポイント

• 計測軸：X、Y、Z（3軸）
• 出力電圧：0–5 V（0 g は 2.5 V 中心）
• 選択可能レンジ：±2、±4、±8、±10、±20、±40 g
• 電源：9–36 VDC；消費電流 <60 mA @ 12 VDC
• 耐衝撃：100 g @ 11 ms（3軸試験）；要約値で最大2000 g
• 動作/保存温度：-40 °C〜+85 °C
• 保護等級：IP67；コネクタ：産業用 M12

用途

• ローラー・転圧機の監視
• 橋梁の構造健全性監視
• 交通インフラ監視、路盤解析、高速鉄道の故障検出
• 大型機械・エンジンの振動監視
• 低周波振動および自動監視システム
• 衝撃記録と疲労予測

パラメータ

• 型番：AKF390
• 測定レンジ：±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• オフセット較正：<1 mg（全レンジ）
• 感度（±10%）：1250、625、312.5、250、125、62.5 mV/g
• 温度係数（オフセット）：0.01 / 0.01 / 0.01 / 0.05 / 0.05 / 0.05 %/°C
• 分解能（@1 Hz）：<1 mg（全レンジ）
• 非直線性（最大）：<0.5 / <0.5 / <0.8 / <1 / <1 / <1 % FS
• 周波数特性：500 Hz；帯域幅（3 dB）：1000 Hz
• ノイズ密度：21 / 21 / 21 / 86.6 / 86.6 / 86.6 μg/√Hz

寸法

• センサ本体：34.3 × 34.3 × 38.5 mm
• 取付けフットプリント：25.5 × 25.5 × 1.5 mm
• 取付け：M3×4 本；磁気ベースおよびL型アダプタ付属

技術仕様

• 出力：アナログ電圧 0–5 V（0 g = 2.5 V）
• 入力（VDD–VSS）：9–36 VDC；消費電流 <60 mA @ 12 VDC
• 衝撃回復時間：<1 ms（1000 g 試験例）
• 振動耐性：20 g RMS、20–2000 Hz（軸毎、30 分）
• 耐衝撃性：100 g @ 11 ms（三軸、半正弦）
• コネクタ：産業用 M12；保護等級：IP67
• 信頼性：MIL‑HDBK‑217 クラス II
• 重量：本体 82 g；磁気ベース 48 g；Lアダプタ 20 g
