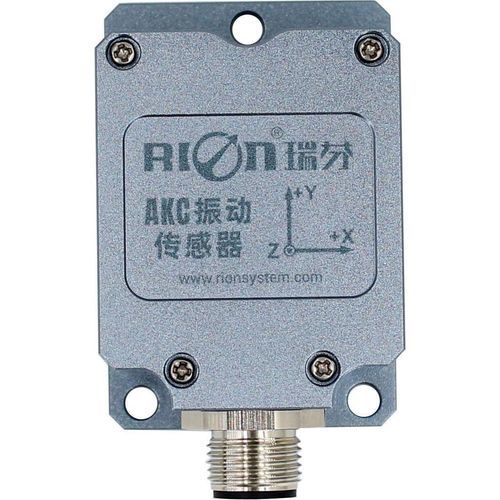

MEMS振動センサー AKC378

予防保守メンテナンス用鉄道用途用自動車用

製品概要

• 三軸 MEMS 静電容量式振動センサー
• 直流出力 4-20 mA
• 測定レンジ設定可能：±2 g ～ ±16 g
• 内蔵セルフテスト機能
• 動作温度範囲：-40 °C ～ +85 °C

製品説明
AKC378 は単結晶シリコン MEMS 実装の静電容量式三軸振動センサーで、信号補償回路を内蔵し直線性と長期安定性を確保します。4-20 mA の DC カレント出力を備え、産業用監視システムに適しています。周波数特性は 0 Hz～200 Hz をカバーし、直流および低周波振動の計測に対応します。EMC／RFI シールドにより電気的ノイズ環境での耐干渉性が向上しています。低消費電力設計とコンパクトな筐体により、継続監視や制御システムへの組込みが容易です。内蔵セルフテストによりセンサーと信号系の迅速な検証が可能です。

適用分野

• 橋梁の構造・衝撃監視
• 風力発電監視
• 交通システム監視、路盤解析、高速鉄道の故障検知
• 大型機械・エンジンの状態監視
• 低周波振動の自動監視
• ローラーや回転機器の監視
• 自動車の試験・監視
• 医療機器の振動計測

技術仕様

• 型番：AKC378
• 測定範囲：±2 g ～ ±16 g（設定可能）
• 測定軸：X、Y、Z（三軸）
• 分解能：<1 mg
• ゼロ点電流：12 mA
• フルスケール出力：4-20 mA
• 直線性：<1 %
• 電源オン/オフ再現性：<2 mg
• 周波数応答：0 – 200 Hz（ローパスフィルタ内蔵）
• 帯域幅：200 Hz @ 3 dB
• 耐衝撃性：>100 g @ 11 ms（ハーフサイン）
• ショック回復時間：<1 ms
• 動作温度：-40 °C ～ +85 °C
• 保管温度：-40 °C ～ +85 °C
• 電源電圧：9 – 36 V DC
• 最大消費電流：65 mA @ 12 V DC
• ノイズ密度：<25 µg/√Hz @ ±2 g；<60 µg/√Hz @ ±16 g
• 最大較正不確かさ：<1 mg
• 電気的保護：EMC および RFI シールド
• 信頼性：MIL-HDBK-217 レベル 2
• セルフテスト：±1 g @ 10 Hz（ライン接地時のセルフテスト）
• 保護等級：IP67
• 外形寸法：L55 × W37 × H29 mm
• 重量：≤100 g（ケーブル除く）
