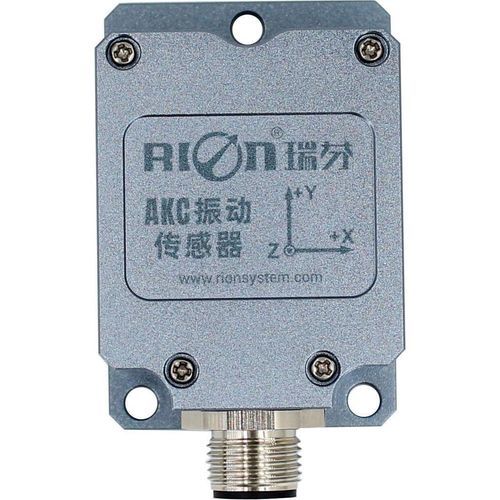

3軸加速度計 AKC370

静電容量式MEMS電気内蔵型

製品説明
AKC370は、静電容量式の単結晶シリコンMEMSを採用した3軸振動センサーで、アナログ電圧出力（0.5–4.5V）を備えています。内部補償とEMC/RFIシールドにより線形性と長期安定性を確保します。測定レンジは選択可能で、自己診断（セルフテスト）機能を内蔵しています。

適用分野

• 橋梁の衝撃検知および構造健全性モニタリング
• 風力発電設備の振動監視
• 交通システム監視、路盤解析、高速鉄道の故障検出
• 大型回転機械・エンジンの振動監視
• 低周波振動の計測および自動監視システム
• 医療機器の振動診断
• 自動車の試験・耐久監視
• ローラーやコンベヤの振動監視

主な仕様

• モデル：AKC370
• 出力タイプ：アナログ電圧（0.5–4.5V）
• 選択可能測定レンジ：±2g～±16g
• 測定軸：X、Y、Z（3軸）
• 分解能：<1 mg
• ゼロ点出力：2.5V（電圧出力）
• 直線性：1％
• 電源オン/オフ再現性：<2 mg
• 応答周波数 / 統合ローパスフィルタ：0–200 Hz
• 帯域幅：200 Hz @ 3 dB
• 耐衝撃：>100 g @ 11 ms（半サイン波）
• 衝撃復帰時間：<1 ms
• 動作/保存温度：-40～+85 ℃
• 電源電圧：9–36 VDC
• 最大消費電流：35–38 mA @ 12 VDC
• ノイズ密度：<25 µg/√Hz（@ ±2g）；<60 µg/√Hz（@ ±16g）
• 最大較正誤差：<1 mg

機械・電気仕様

• 保護等級：IP67
• 電気的保護：EMCおよびRFIシールド
• 信頼性：MIL-HDBK-217 レベル2
• セルフテスト：±1g @ 10 Hz（STライン接地）
• 外形寸法：L55 × W37 × H29 mm
• 取り付け寸法：L48 × W28.6 × H4 mm
• 取り付けネジ：M4 × 3本
• 重量：≤100 g（ケーブル除く）
