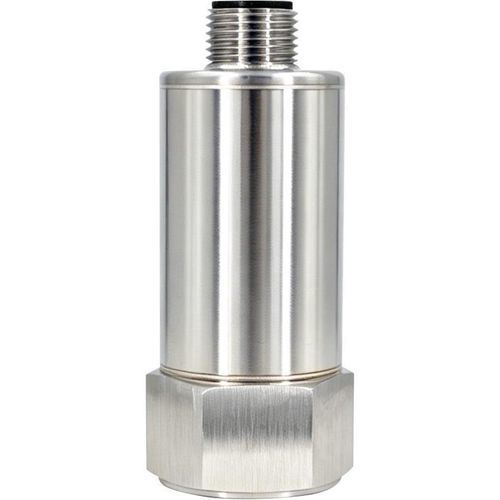

磁気振動センサー HFA360

装置監視用自動車用予防保守用

製品説明
本製品は高精度で広帯域応答の高周波振動センサー（Ethernet対応）であり、3軸振動のリアルタイム測定および各軸の加速度値をリアルタイムに出力できます。モーター、ポンプ、ファン、空気圧縮機、ガスエンジン、発電機、減速機、ギアボックスなどの回転機械の稼働状態解析に広く適用され、機器の運転状態と健全性に関する正確な情報を提供します。

主な特長

• 超広帯域応答：測定帯域は最大10 kHzで、産業用回転機械の多くの故障周波数範囲をカバーします。
• 高感度・高直線性：20ビットADCサンプリング方式により、感度0.095 mg/LSBで微小振動を正確に捕捉します。
• 高い統合性：3軸（X、Y、Z）の過渡データを同時に提供し、従来の「DAQカード＋センサー」方式に代わります。
• Ethernet通信インターフェース：10/100M適応型Ethernetインターフェースを介してサーバーやプラットフォームへ直接データをアップロードし、過渡波形をリアルタイムで送信できます。
• DC12V給電により安定したデータアップロードを実現します。

適用分野

• 産業機器の振動監視
• 風力発電
• 交通システム監視、路盤解析、高速鉄道の異常検出
• 大型機械およびエンジン
• 低周波振動および自動監視
• 医療機器
• 橋梁監視
• 車両監視
• ローラー用途

仕様
HFA360 — 仕様
測定範囲: ±50g
感度: 0.095 mg/LSB
測定軸: X / Y / Z 軸
応答周波数: DC ~ 10 kHz
サンプリング周波数: 80 kHz
過渡データ: X、Y、Z各軸の過渡データ
通信インターフェース: Ethernet
デフォルトサーバーアドレス/ポート: 192.168.1.169/22009
デフォルト機器アドレス: 192.168.1.164
機器アドレス: 出荷時デフォルトは "1"
動作周囲温度: -40℃ ~ +85℃
取付方法: 磁気または両端ねじ取付（底部穴 M5*6）
保護等級: IP67
寸法: L24 × W27.3 × H60.6 mm
製品重量: ≤105 g

外形寸法
筐体サイズ: L24 × W27.3 × H60.6 mm

技術仕様

• 型番: HFA360
• 測定範囲: ±50g
• 感度: 0.095 mg/LSB
• 軸: X / Y / Z
• 応答周波数: DC ~ 10 kHz
• サンプリング周波数: 80 kHz
• 過渡データ出力: X、Y、Z各軸
• インターフェース: Ethernet (10/100M adaptive)
• 電源: DC 12V
• デフォルトサーバーアドレス/ポート: 192.168.1.169/22009
• デフォルト機器アドレス: 192.168.1.164; 工場出荷時デバイスID: 1
• 動作温度: -40℃ ～ +85℃
• 取付: 磁気または両端ねじ（底部穴 M5*6）
• 保護等級: IP67
• 寸法: L24 × W27.3 × H60.6 mm
• 重量: ≤105 g
