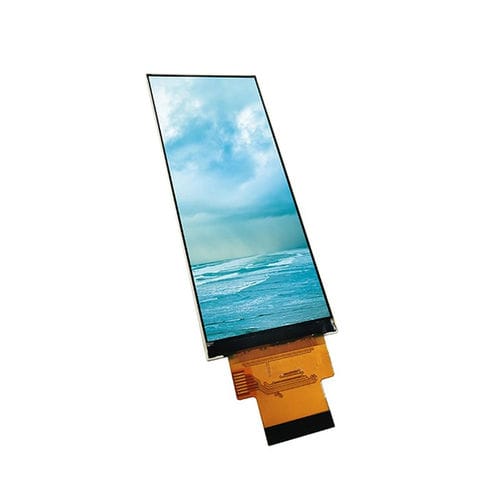

TFT LCDディスプレイ モジュール YX40009A

IPS方式カラー400 x 960

製品概要
YX40009Aは、400 × 960 RGB解像度を持つ4.0インチIPS TFT LCD表示モジュールで、SPI + 18ビットRGBインターフェースを備えています。産業用オートメーション、医療機器、ハンドヘルド端末、組込みHMI向けに設計され、All O'Clockの視野角、安定した色再現、薄型の機構を提供し、コンパクトな製品への組込みに適しています。

主な特徴

• ドライバIC：ST7701S。SPI + RGB動作によりレジスタ制御と高速RGBデータ伝送を両立。
• 薄型の機械設計で、コンパクトな電子機器への実装が容易。
• バックライト：白色LED × 8。典型的なアナログ動作電圧は2.8 V。
• 産業環境に対応する広い動作温度範囲と湿度耐性。
• HMI用途に適したコントラスト、輝度、応答速度のバランスの取れた光学性能。

機械構造と光学特性
本モジュールはコンパクトな外形と透過型IPSパネルを採用し、広い視野角と全方向での色安定性を確保します。機械寸法および光学特性は、制御パネルや携帯ケースへの組込み設計をサポートします。

用途

• 産業用HMIおよびスマートコントローラ
• 医療機器および携帯型診断機器
• ハンドヘルド端末および組込み機器
• スマートホームコントロールおよび小型民生機器

機械図面 / 画像
外形図および製品画像を提供しており、筐体設計、取付け、コネクタ配置の確認に役立ちます。

技術仕様

• モデル：YX40009A
• 表示サイズ：4.0インチ
• 解像度：400 (RGB) × 960
• LCDタイプ：IPS TFT-LCD、透過型
• 有効表示領域：39.18 × 94.03 mm
• 外形寸法：42.90 × 102.08 × 2.23 mm
• ピクセルピッチ：0.0979 × 0.0979 mm
• 視野方向：All O'Clock (IPS)
• ドライバIC：ST7701S
• インターフェース：SPI + 18ビットRGB
• バックライト：白色LED × 8
• アナログ動作電圧：2.8 V typ.
• コントラスト比（典型）：600:1
• 色域（典型）：60%
• 輝度（典型）：400 cd/m²
• 輝度均一性（典型）：80%
• 視野角（CR ≥ 10）：80° / 80° / 80° / 80°
• 応答速度（典型）：25 ms
• 外形図 / 機械図面は画像として利用可能
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤90% RH (60°C)
