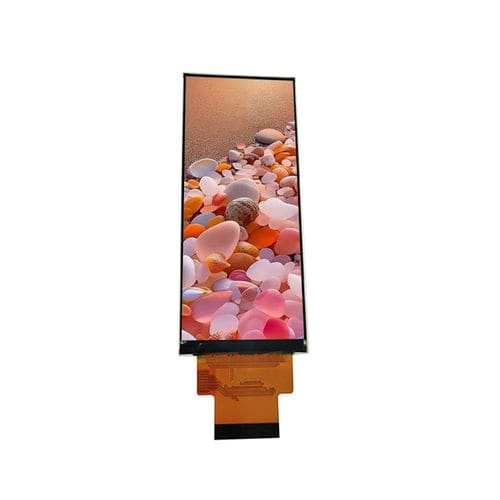

TFT LCDディスプレイ モジュール YX40009B

TFTIPS方式カラー

説明
YX40009Bは、400×960 RGB解像度とMIPIインターフェースを備えた4.0インチIPS TFT LCDモジュールで、産業用オートメーション、医療機器、スマートホーム機器、ハンドヘルド端末、携帯計測器、組込みHMIアプリケーション向けに設計されています。ドライバICにST7701Sを搭載し、鮮明な画質、鮮やかな色再現、全方向で色再現性と視認性に優れたAll O'Clock IPS視野角を提供します。MIPIインターフェースは高速データ伝送をサポートし、Linux、Android、ハイパフォーマンス組込みプラットフォームとの互換性を備えています。スリムな機械設計により、コンパクトな組込みシステムへの容易な統合が可能です。

基本仕様
表示サイズ：4.0 inch
LCD種別：IPS TFT-LCD、透過型
解像度：400 (RGB) × 960
アクティブエリア：39.18 × 94.03 mm
外形寸法：42.90 × 102.08 × 2.23 mm
画素ピッチ：0.0979 × 0.0979 mm
視野方向：All O'Clock
ドライバIC：ST7701S
インターフェース：MIPI
バックライト：白色LED × 8
アナログ動作電圧：2.8 V typ.

機械図面
組込み参照用に機械図面と寸法図を提供しています。

光学特性
解像度：400 × 960
コントラスト比：600 : 1 (typ.)
色域：60% (typ.)
輝度：400 cd/m² (typ.)
輝度均一性：80% (typ.)
視野角 (CR ≥ 10)：80° / 80° / 80° / 80°
応答速度：25 ms (typ.)

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤90% RH (60°C)

特長 / 技術仕様

• 型番：YX40009B
• 表示サイズ：4.0 inch
• 解像度：400×960 RGB
• LCDタイプ：IPS TFT-LCD、透過型
• 視野方向：All O'Clock (IPS)
• ドライバIC：ST7701S
• インターフェース：MIPI
• アクティブエリア：39.18 × 94.03 mm
• 外形寸法：42.90 × 102.08 × 2.23 mm
• 画素ピッチ：0.0979 × 0.0979 mm
• バックライト：8 × 白色LED
• アナログ動作電圧：2.8 V (typ.)
• 輝度：400 cd/m² (typ.)
• コントラスト比：600:1 (typ.)
• 色域：60% (typ.)
• 輝度均一性：80% (typ.)
• 視野角 (CR≥10)：80°/80°/80°/80°
• 応答速度：25 ms (typ.)
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 湿度：≤90% RH (60°C)
