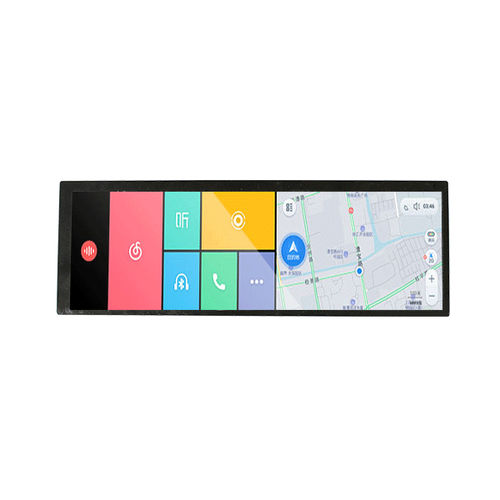

TFT LCDディスプレイ モジュール YX78405A

カラー400 x 12807.84インチ

製品概要
YX78405Aは7.84インチ、400 (RGB) × 1280解像度のTFT-LCD表示モジュールで、MIPIインターフェースを備えています。ドライバICはNV3051F1で、All O'Clockの視野方向、標準輝度500 cd/m²、白色LEDバックライトを特徴とします。自動車、産業用HMI、医療機器、携帯端末などの組込み用途に適しています。

用途

• 自動車のダッシュボードおよび計器盤
• 産業用HMIおよび自動化パネル
• スマートホームのコントロールパネル
• 医療機器の表示
• デジタルサイネージおよび携帯端末

主な特長
表示サイズ：7.84 inch
解像度：400 (RGB) × 1280
LCDタイプ：TFT-LCD、透過型
インターフェース：MIPI（Linux/Android/組込みプラットフォーム向けの高速伝送をサポート）
ドライバIC：NV3051F1
視野方向：All O'Clock（広視野角）
バックライト：白色LED × 24
輝度（標準）：500 cd/m²
コントラスト比：900 : 1
色域：60%
有効表示領域：59.4 × 190.08 mm
外形寸法：67.8 × 205.78 × 4.6 mm

機械的および光学的注意事項
取り付け・設計参照用に外形寸法と機械図を提供します。本モジュールはモダンなUIに適した超ワイドアスペクト比を備えています。ピクセルピッチ（典型）：0.1485 × 0.1485 mm。

光学・性能のハイライト
視野角（CR ≥ 10）：80° / 80° / 80° / 80°
応答時間：25 ms
輝度均一性：80%
標準輝度：500 cd/m²

動作条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

特性 / 技術仕様

• 型番：YX78405A
• 表示サイズ：7.84 inch
• 解像度：400 (RGB) × 1280
• LCDタイプ：TFT-LCD、透過型
• 有効表示領域：59.4 × 190.08 mm
• 外形寸法：67.8 × 205.78 × 4.6 mm
• ピクセルピッチ：0.1485 × 0.1485 mm
• 視野方向：All O'Clock
• ドライバIC：NV3051F1
• インターフェース：MIPI
• バックライト：白色LED × 24
• 輝度（標準）：500 cd/m²
• コントラスト比：900 : 1
• 色域：60%
• 輝度均一性：80%
• 視野角（CR ≥ 10）：80° / 80° / 80° / 80°
• 応答時間：25 ms
• アナログ動作電圧：3.3 V 標準
• 動作温度範囲：-20°C ～ +70°C
• 保存温度範囲：-30°C ～ +80°C
• 湿度：≤90% RH（60°C）
