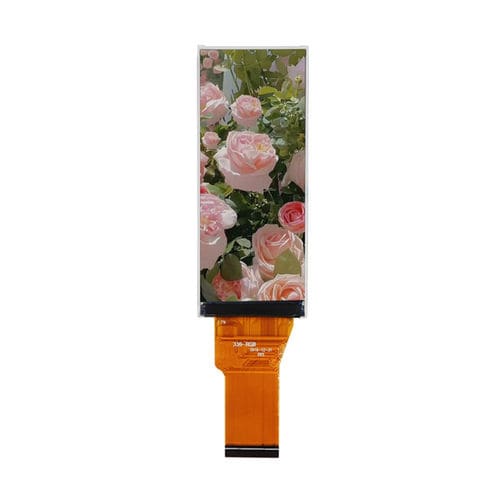

TFT LCDディスプレイ モジュール YX29002A

IPS方式カラー2.9インチ

製品概要
YX29002Aは、376×960 RGB解像度およびSPI + 18ビットRGBインターフェースを備えた2.9インチIPS TFT LCDモジュールです。ドライバICにST7701Sを採用し、All O'Clockの視野角、高い画素密度、安定した色再現を実現します。超薄型の機械設計により、産業用制御システム、医療機器、スマートホーム製品、ハンドヘルド端末、携帯型計測機器、組込みHMI用途への統合が容易です。

基本仕様
表示サイズ：2.9インチ
LCDタイプ：IPS TFT-LCD（透過型）
解像度：376 (RGB) × 960
有効表示領域：26.51 × 67.68 mm
外形寸法：31.20 × 76.60 × 2.11 mm
画素ピッチ：0.0825 × 0.0825 mm
視野方向：All O'Clock
ドライバIC：ST7701S
インターフェース：SPI + 18ビットRGB
バックライト：白色LED × 4
アナログ動作電圧：2.8 V（typ.）

光学特性
コントラスト比：600:1
色域：60%
輝度：300 cd/m²
輝度均一性：80%
視野角（CR ≥ 10）：80°/80°/80°/80°
応答時間：25 ms

使用条件
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

機械図
統合および取り付け参照用に機械図およびモジュール外形を提供します。

技術仕様

• 型番：YX29002A
• 表示サイズ：2.9インチ
• 解像度：376×960（RGB）
• パネル種別：IPS、透過型TFT
• インターフェース：SPI + 18ビットRGB
• ドライバIC：ST7701S
• 有効表示領域：26.51 × 67.68 mm
• 外形寸法：31.20 × 76.60 × 2.11 mm
• バックライト：白色LED × 4
• 輝度：300 cd/m²
• コントラスト比：600:1
• 画素ピッチ：0.0825 × 0.0825 mm
• 視野角：All O'Clock（80°/80°/80°/80°）
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 典型アナログ動作電圧：2.8 V
