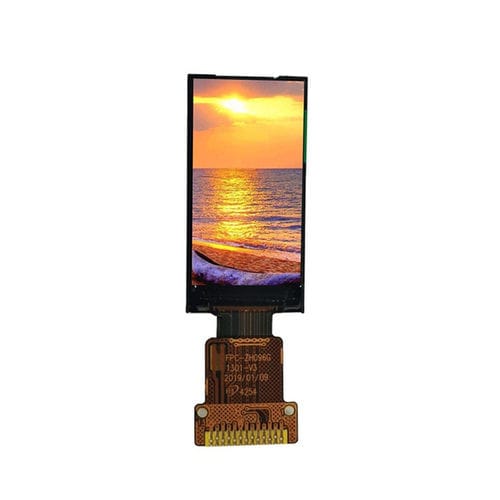

TFT LCDディスプレイ モジュール YX10001A

TFTカラーグラフィック

説明
YX10001Aは0.96インチのコンパクトなTFT LCD表示モジュールで、80×160のRGB解像度と4SPIインターフェースを備え、ウェアラブル機器、携帯計測器、スマートホーム製品、ハンドヘルド端末、医療機器、IoTアプリケーション向けに設計されています。ドライバICにST7735Sを採用しており、安定した画像性能、応答の速さ、全方向での視認性を確保するAll O'Clock視角を提供します。4SPIシリアルインターフェースはハードウェア設計を簡素化し、MCUベースの組込みシステムとの信頼性の高い通信を実現します。

主な外形寸法
外形寸法: 13.70 × 28.10 × 1.97 mm
アクティブ表示領域: 10.80 × 21.70 mm
ピッチ: 0.1926 × 0.1926 mm

電気特性・インターフェース
アナログ動作電圧: 3.2 V (Typ.)
ロジック動作電圧: 1.8 V (Typ.)
インターフェース: 4SPI
バックライト: 白色LED × 1

主な用途

• ウェアラブル電子機器
• 携帯医療機器
• 産業用ハンドヘルド端末
• スマートセンサーおよびIoT機器
• 消費者向け電子機器およびスマートホーム製品

基本仕様（表）
表示サイズ: 0.96 inch
LCDタイプ: TFT-LCD, 透過型
解像度: 80 (RGB) × 160
アクティブエリア: 10.80 × 21.70 mm
外形寸法: 13.70 × 28.10 × 1.97 mm
ピクセルピッチ: 0.1926 × 0.1926 mm
視野方向: All O'Clock
Driver IC: ST7735S
インターフェース: 4SPI
バックライト: 白色LED × 1
アナログ動作電圧: 3.2 V Typ.
ロジック動作電圧: 1.8 V Typ.

光学特性（表）
解像度: 80 × 160
コントラスト比: 800 : 1
色域: 60%
輝度: 400 cd/m²
輝度均一性: 80%
視野角（CR ≥ 10）: 80° / 80° / 80° / 80°
応答時間: 25 ms

動作条件（表）
動作温度: -20°C ~ +70°C
保管温度: -30°C ~ +80°C
湿度: ≤90% RH (60°C)

技術仕様

• モデル: YX10001A
• 表示サイズ: 0.96 inch
• 解像度: 80(RGB) × 160
• LCDタイプ: TFT-LCD, 透過型
• Driver IC: ST7735S
• インターフェース: 4SPI（シリアル）
• アクティブエリア: 10.80 × 21.70 mm
• 外形寸法: 13.70 × 28.10 × 1.97 mm
• ピクセルピッチ: 0.1926 × 0.1926 mm
• バックライト: 1 × 白色LED
• アナログ動作電圧: 3.2 V (Typ.)
• ロジック動作電圧: 1.8 V (Typ.)
• 輝度: 400 cd/m²
• コントラスト比: 800:1
• 色域: 60%
• 視野角: All O'Clock（typ. 80°/80°/80°/80°）
• 応答時間: 25 ms
• 動作温度: -20°C ～ +70°C
• 保管温度: -30°C ～ +80°C
• 湿度: ≤90% RH (60°C)
