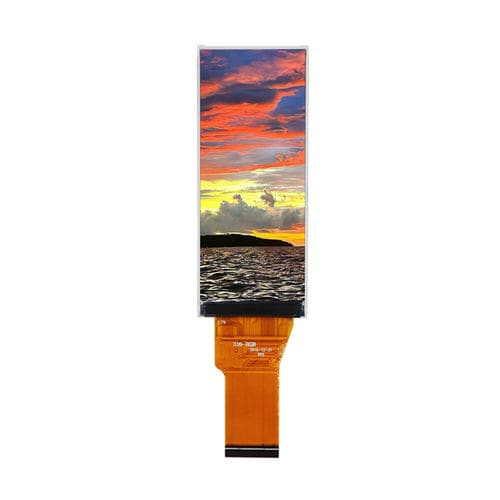

TFT LCDディスプレイ モジュール YX32010A

IPS方式カラー320 x 820

製品概要
Yousee YX32010A は、320×820 RGB 解像度と SPI + 16bit RGB 組合せインターフェースを備えた 3.2インチ IPS TFT-LCD 表示モジュールです。ST7701S ドライバ IC を採用し、All O'Clock の広視野角、安定した色再現、滑らかなグラフィック表示を実現します。デュアルインターフェースにより、SPI による MCU の簡易初期化と、高速 RGB データ転送の両方をサポートします。組込み機器、IoT、産業用途に適しています。

主な特長

• 3.2インチ IPS TFT-LCD（透過型）
• 解像度：320 (RGB) × 820
• インターフェース：SPI + 16bit RGB
• ドライバ IC：ST7701S
• バックライト：白色 LED × 4
• 広視野角（All O'Clock）

基本仕様

• 表示領域：26.40 × 67.65 mm
• 外形寸法：31.20 × 76.60 × 2.40 mm
• ピッチ：0.0825 × 0.0825 mm
• アナログ動作電圧：2.8 V（typ.）

光学特性

• 輝度：300 cd/m²
• コントラスト比：600:1
• 色域：60%
• 応答速度：25 ms
• 視野角（CR ≥ 10）：80°/80°/80°/80°
• 輝度均一性：80%

動作条件

• 動作温度：-20°C～+70°C
• 保存温度：-30°C～+80°C
• 湿度：≤90% RH（60°C 時）

機械的仕様

• 外形寸法：31.20 × 76.60 × 2.40 mm
• 表示領域：26.40 × 67.65 mm

用途

• 産業用ヒューマンマシンインターフェース（HMI）
• スマートコントローラおよびスマートホーム機器
• 医療機器
• 携帯端末および IoT デバイス
• 組込みディスプレイシステム

技術仕様

• 型番：YX32010A
• 表示サイズ：3.2インチ
• 解像度：320 (RGB) × 820
• LCD タイプ：IPS TFT-LCD（透過型）
• ドライバ IC：ST7701S
• インターフェース：SPI + 16bit RGB
• バックライト：白色 LED × 4
• 輝度：300 cd/m²
• コントラスト比：600:1
• 色域：60%
• 視野角：All O'Clock
• 応答速度：25 ms
• アナログ動作電圧：2.8 V（typ.）
