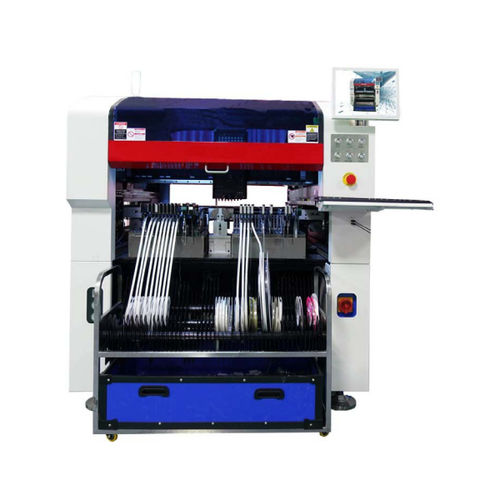

SMTピックアンドプレース装置 ZM-400

ピックアンドプレース機 ZM-400 大きくて正確な部品配置範囲 デュアルビジョンシステムは、効率性と柔軟性を提供します。 ZM-400 は、BGA、MBGA、CSP、μBGA、マイクロリードフレーム（MLF）、フリップチップ、極細ピッチ～15mil、奇形部品など、0201～100mm x 150mm の SMD を配置します。 コグネックスのオンザフライおよびボトムビジョンアライメントシステムは、パッドへのコンポーネント接続ポイント（リード、ボール、バンプ）の正確なアライメントを保証し、±0.05 mm の配置精度と±0.01 mm の再現性を実現します。 試作品から生産まで迅速に対応 広々とした配置エリアには、ワッフルトレイやカットテープストリップを置くスペースがあります。 2,500 cph (IPC 9850)、最大64個のフィーダースロット、X-Yリニアエンコーダやスマートフィーダなどの高品質なコンポーネントを搭載しているため、ユーザーは同じ機械でプロトタイプから生産に移行することができ、プログラミングとジョブセットアップの時間を節約することができます。システムソフトウェアは、可能な限り最大のスループットを達成するために、フィーダの位置と配置シーケンスを最適化します。MCシリーズフィーダの詳細はこちらをご覧ください。 インテリジェントで機能豊富なソフトウェアによる間違いのないプロセス 現場で実証済みのソフトウェアは、多くの高度な機能を標準装備しています。 このWindows®ベースのシステムは、拡張可能なコンポーネントライブラリ、ユニバーサルCADデータのインポート、およびティーチングプログラミングにより、プログラミングが簡単に行えます。コンポーネントライブラリは、抵抗、コンデンサ、ダイオード、SOT、PLCC、QFP、SOJ、SOPなどの一般的なコンポーネントパッケージの種類とサイズをすべてカバーしているだけでなく、Smart Feederソフトウェアにリンクしているので、フィーダのセットアップや在庫管理が簡単に行えます。
