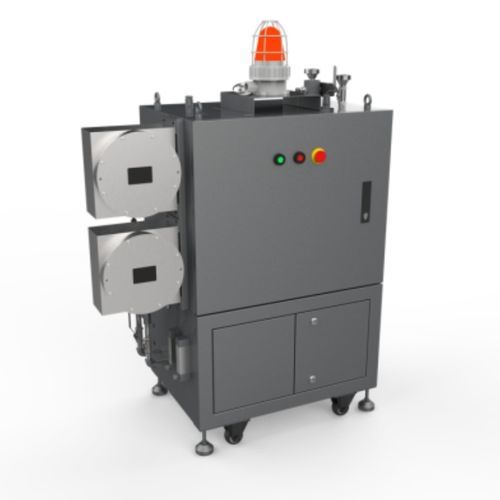

制御電気キャビネット

産業用電気設備用防爆

概要
この産業用制御盤は、危険区域および産業環境での制御電子機器と入出力を収納するために設計されています。防爆構造でIP65の保護等級を有し、現場の自動化パネルに適したコンパクトな寸法です。主要仕様：定格出力600 W、ケーブル長5 m、重量160 kg、寸法700×500×1000 mm。

技術仕様

• 重量：160 kg
• 寸法：700×500×1000 mm
• 電源：200–240 VAC、47–63 Hz、8 A / 100–200 VAC、47–63 Hz、16 A
• 定格出力：600 W
• ケーブル長：5 m
• 通信I/O：8 DI、8 DO（PNP、24 V / 最大500 mA）
• 拡張I/O：16 DI、16 DO（PNP、24 V / 最大500 mA） / 4 AI（電圧）、4 AI（電流）
• 保護等級：IP65
• 動作温度：-10°C〜50°C
• 保管温度：-40°C〜55°C
• 湿度：20%〜90% RH
• ガス供給種別：クリーンエア

接続性

• 通信方式：TCP/IP、Modbus/TCP、CAN、RS485、ProfiNet
• インターフェース：上記の標準デジタルI/Oおよびアナログ入力
• ケーブル：5 mの接続ケーブル付属（注文によりカスタム長対応）

環境および安全性

• 防爆表示：Ex db eb pxb IICT4Gb / Ex pxb tb IIIC T130°C Db
• 防水防塵：IP65（防塵かつ噴流水保護）
• 産業現場向けの温度範囲
• ガス供給源としてクリーンエアを前提に設計

典型的な用途

• 産業用自動化パネル、石油・ガス、化学、鉱業、船舶、プロセス産業などの危険区域での制御
