ろ過精製システム NSH-VFD-series

オイル産業用

製品概要

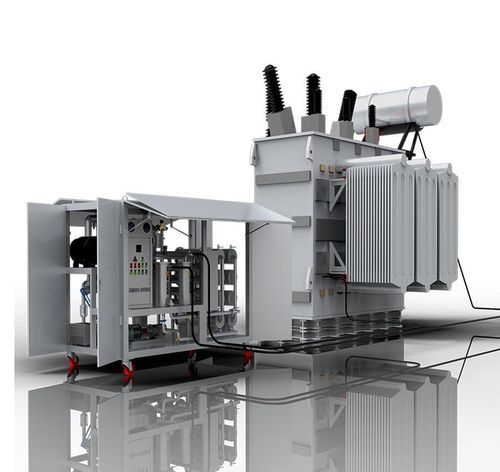

SINO-NSH VFDシリーズは、加熱と真空処理により絶縁油中の微量水分、溶存・遊離ガス、カーボンおよび微粒子を除去する真空式絶縁油精製装置です。高電圧装置の油の耐電性を回復・維持することを目的としています。

用途

• 変圧器の絶縁油の精製
• 遮断器、相互インダクタ、ケーブル、コンデンサの絶縁系処理
• 有名ブランド油、高電圧・特高圧変圧器の油処理に対応。低粘度潤滑油への適用も可能

製品バリエーション

• SINO-NSH-VF — 単段真空式変圧器用油精製機（単段真空）
• SINO-NSH-VFD — 二段真空式変圧器用油精製機（二段真空）
• SINO-NSH-VFD-R — 二段真空式精製・再生機（経年油の再生対応）
• SINO-NSH-VFD-A — 全自動二段真空式変圧器用油精製機（全自動）

技術と運転
SINO-NSH-VFDは、共析化、凝集、分離および精密精製技術を組み合わせています。単段機と比べ、ROOTS真空システムおよび二次分離システムを追加し、遊離・溶存水分、ガス、カーボン、微粒子の除去を迅速化し、誘電回復を向上させます。

主な仕様

• 脱水（脱気）システム
• 高精度ろ過システム
• 強力な二段真空システム（ROOTS + バックポンプ）
• プロセス制御用電気制御盤
• 高品質コンポーネントとモジュール構成
• 多様な構造・機能設計

メリット

• 処理油の絶縁破壊電圧を大幅に向上
• 保守・交換コストの低減
• オンライン運転が可能
• コンパクトサイズ、低騒音
• 固定式、4輪移動式、トレーラ式などの構成、標準・棚覆い・防爆筐体など対応可能

精製前後の油特性
パラメータ | 単位 | 精製前 | 精製後
破壊電圧 | kV | 25 | ≥75
含水率 | ppm | 50–100 | < 3–5
粒子サイズ（フィルタ目合い） | µm | 目視 | < 1
ガス含有量 | % Vol./Vol. | < 10% | < 0.1%

プロジェクト / 供給形態
供給形態：固定ステーション型、4輪移動型、トレーラー移動型；標準外観、棚覆い型、防爆型。色・構成はカスタマイズ可能。別名：Vacuum Dehydrator、Vacuum Purification System、Oil Degasification、Regeneration、Recycling。

技術データ / 仕様

• Brand Name: SINO-NSH
• Series: VFD
• 処理対象油：絶縁油（変圧器油）
• 機能：脱水、脱気、不純物除去
• 処理流量：1,800–18,000 Liter/Hour
• 電源：380VAC / 3Phase / 50Hz（またはカスタマイズ可）
• 納期：10営業日
• 供給能力：月間50台
