ガスろ過システム NSH-VFD-R series

潤滑油オイル用誘電オイル

概要

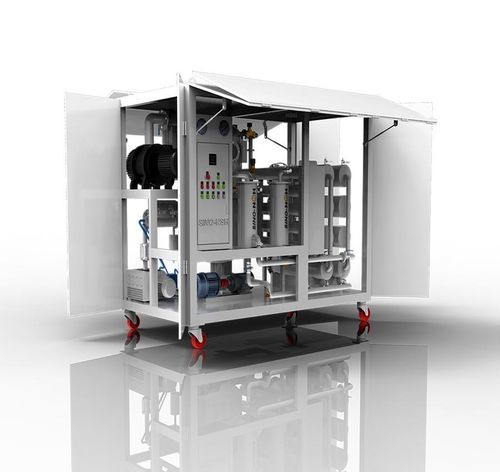

NSH-VFD-RはSino-NSH製の二段式真空変圧器油再生装置で、劣化した絶縁油を回復・精製するために設計されています。真空脱水、脱ガス、化学的再生を組み合わせて湿気、溶存ガス、硫黄化合物、スラッジ、ピッチ、分解炭素を除去します。固定式および移動式の両形態を用意しており、現場や工場での使用が可能です。

概要説明
絶縁油は湿気や熱劣化、汚染により性能低下します。NSH-VFD-Rは制御加熱・真空・電界支援プロセスにより水分とガスを抽出し、粉じんをろ過、化学的に酸やスラッジ、変色成分を除去して油を再生します。処理後の油は所定の誘電特性と清浄度を満たします。

製品パラメータ

• Brand Name: Sino-NSH
• 型式: NSH-VFD-R
• シリーズ: VFD
• 処理油種: 絶縁油（変圧器油）
• 機能: 脱水、脱ガス、異物除去、再生
• 処理流量: 1,800〜18,000 L/h（機種により異なる）
• 電源: 380 VAC / 3相 / 50 Hz（カスタマイズ可能）
• 真空範囲: 約 -0.092〜-0.099 MPa
• 処理後最大真空: ≤ 50 Pa
• 油温範囲: 45〜85 °C
• ろ過精度: ≤ 5 µm（オプションで ≤ 1 µm）
• 納期: 約10営業日
• 供給能力: 月50台

油処理の利点

• 溶存水分および遊離水を除去
• 可燃性溶存ガスおよび酸素を低減
• 誘電強度を回復・向上
• 誘電損失を低減し力率を改善
• 再生装置装着時は酸、スラッジ、炭素、色を除去可能
• 油寿命と変圧器の信頼性を延長

処理後の油データ

• 絶縁耐力: ≥ 75 kV
• 水分: ≤ 5 ppm
• ろ過精度: ≤ 5 µm（または ≤ 1 µm）
• 脱ガス: ≤ 0.1%
• 油色: L ≤ 0.5（改善）
• 酸価: ≤ 0.01 mg KOH/g
• 可溶性酸のpH: 5〜7
• 誘電損失タンジェント tg(90°C)% : ≤ 0.002

機械仕様

• 共通レンジ: 真空約 -0.092〜-0.099 MPa、作動圧力 ≤ 0.3 MPa、最大真空 ≤ 50 Pa、油温制御 45〜85 °C、周囲温度 -20〜55 °C
• 機種と主要数値:
• VFD-R-30 — 流量 1,800 L/h | 加熱出力 24 kW | 全体出力 26 kW | 吸入口/吐出口 25 mm
• VFD-R-50 — 流量 3,000 L/h | 加熱出力 30 kW | 全体出力 33 kW | 吸入口/吐出口 25 mm
• VFD-R-75 — 流量 4,000 L/h | 加熱出力 48 kW | 全体出力 58 kW | 吸入口/吐出口 32 mm
• VFD-R-100 — 流量 6,000 L/h | 加熱出力 72 kW | 全体出力 76 kW | 吸入口/吐出口 32 mm
• VFD-R-150 — 流量 9,000 L/h | 加熱出力 108 kW | 全体出力 114 kW | 吸入口/吐出口 40 mm
• VFD-R-200 — 流量 12,000 L/h | 加熱出力 144 kW | 全体出力 150 kW | 吸入口/吐出口 50 mm
• VFD-R-300 — 流量 18,000 L/h | 加熱出力 210 kW | 全体出力 222 kW | 吸入口/吐出口 65 mm
• 動作音: ≤72〜78 dB（機種により異なる）

プレゼンテーションオプション

• キャスター付きベースフレーム
• キャスター付き金属エンクロージャ
• 単軸トレーラー上の金属エンクロージャ
• 二軸トレーラー上のベースフレーム
• 二軸トレーラー上の金属エンクロージャ
• 二軸トレーラー上のエンクロージャ＋操作室

別名
真空脱水器、真空精製システム、オイル脱ガス、再生、リサイクル。

技術仕様

• 型式: NSH-VFD-R
• Brand: Sino-NSH
• シリーズ: VFD
• 処理油: 絶縁油（変圧器油）
• 機能: 脱水、脱ガス、異物除去、再生
• 処理流量範囲: 1,800〜18,000 L/h
• 真空範囲: 約 -0.092〜-0.099 MPa
• 作動圧力: ≤ 0.3 MPa
• 処理後最大真空: ≤ 50 Pa
• 油温: 45〜85 °C
• 加熱出力範囲: 24〜210 kW
• 全体出力範囲: 26〜222 kW
• 電源: 380 V / 3P / 50 Hz（カスタマイズ可）
• ろ過精度: ≤ 5 µm または ≤ 1 µm
• 処理後目標: 水分 ≤ 5 ppm；誘電強度 ≥ 75 kV；tg ≤ 0.002；酸価 ≤ 0.01 mg KOH/g；色 L ≤ 0.5
• 納期: 約10営業日；供給能力: 50台/月
