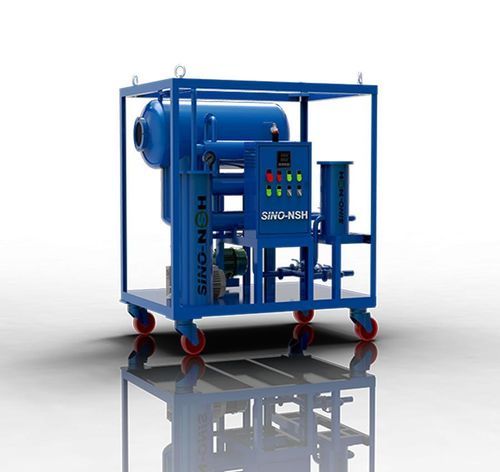

オイル精製システム NSH-VF series

費用対効果が高い産業用

概要
NSH-VFは、変圧器の絶縁油処理向けに設計された単段式真空油精製装置で、コスト効率の高いソリューションです。水分、溶存ガスおよび微粒子を除去して絶縁特性を回復します。高い精製効率と簡単な操作性を備え、据え置き型または移動型で提供されます。

用途
変圧器、遮断器、リアクタ、電圧調整器、開閉装置の絶縁油寿命延長や、変圧器への絶縁油注入に使用されます。再生器を備えたモデルは脱酸、脱色および誘電性・酸性汚染物質の除去を改善します。処理後に絶縁耐力が約15 kVから最大65 kVに向上する場合があります。

変圧器油精製装置の利点

• 変圧器油中の溶存水分を除去
• 可燃性溶存ガスおよび溶存酸素を低減
• 油の絶縁耐力および絶縁性能を改善
• 変圧器の力率を改善
• 油の使用寿命および整備間隔を延長
• 変圧器の信頼性と稼働率を向上

精製後の油のデータ
絶縁耐力（BDV）：kV ≥60
含水量：ppm ≤7
含ガス量：% ≤0.1
不純物粒子径：μm ≤5

機械仕様（モデル別主なパラメータ）
パラメータ / 値の列: VF-10 | VF-20 | VF-30 | VF-50 | VF-100
処理能力（L/h）: 600 | 1200 | 1800 | 3000 | 6000
加熱出力（kW）: 9 | 15 | 24 | 36 | 60
総電力（kW）: 11 | 17 | 26 | 39 | 65
電源：カスタマイズ可能
入口径（mm）: 25 | 25 | 25 | 32 | 40
出口径（mm）: 25 | 25 | 25 | 32 | 40
寸法（トレーラー無し）長さ（mm）: 1300 | 1400 | 1400 | 1400 | 1550
寸法（トレーラー無し）幅（mm）: 900 | 900 | 900 | 900 | 1550
寸法（トレーラー無し）高さ（mm）: 1300 | 1300 | 1300 | 1700 | 1850
重量（トレーラー無し）（kg）: 300 | 330 | 350 | 400 | 650

使用条件と注意
使用電圧の例：380 V（50 Hz）、380 V（60 Hz）、400 V（60 Hz）、415 V（50 Hz）、415 V（60 Hz）、220 V（60 Hz）、460 V（60 Hz）等。周囲温度-20 °C〜55 °Cでの使用を想定して設計されています。

選択可能なスタイル

• 据え置き型、4輪移動型、トレーラー式移動型
• 標準外観、棚覆いタイプ、防爆タイプ
• 各種カラー対応

別名
真空脱水装置；真空精製システム；油の脱気；再生；リサイクル

技術仕様

• Brand Name: Sino-NSH
• シリーズ: VF
• 処理油: 絶縁油（変圧器油）
• 機能: 脱水、脱気、不純物除去
• 流量: 600–6000 L/h（モデルにより異なる）
• 電源例: 380 VAC / 3相 / 50 Hz（またはカスタマイズ可）
• 納期例: 10営業日
• 供給能力例: 月間50台
