オイル精製システム NSH-VFD-A

産業用

タイトル
変圧器用絶縁油精製装置 NSH-VFD-A、二段真空式、1,800–18,000 L/h

概要
NSH-VFD-Aは、変圧器向けの二段真空式フルオートマチック精製装置で、すべての絶縁油に対応します。水分、溶存ガス、微粒子、有機酸、スラッジ、ピッチ、解離炭素を除去します。カスタマイズ対応可能です。

一般
熱や電界の影響で絶縁油には微量の水分、ガス、固形不純物が生じます。NSH-VFD-Aは劣化した変圧器油を再生・活性化し、従来装置で除去が困難な有機酸、スラッジ、ピッチ、解離炭素を含む水分・ガス・機械的不純物を除去します。処理後の油は新品相当の規格・寿命を満たします。

機器説明
本装置はフルオートの脱水・脱気ユニットで、用途に応じて機能・操作面でカスタマイズ可能です。PLC（プログラマブルロジックコントローラ）による制御と各種計装、アラーム、インターロックを備え自動運転を実現します。必要に応じて手動操作も可能で、パイロットランプが主要コンポーネントの状態とアラームを表示します。

検査装置（利用可能）

• 処理前後の水分含有量
• リアルタイム流量、処理総量
• 圧力監視
• オンライン粒子含有検査
• 入口・出口の油温
• 稼働サイクル数
• 全コンポーネントの状態監視
• フィルタ目詰まり状態表示

処理前後の油データ

• 絶縁破壊電圧：処理前 25 kV → 処理後 ≥75 kV
• 水分除去：処理前 50–100 ppm → 処理後 < 3–5 ppm
• 粒子サイズ（フィルタ精度）：処理前 目視 → 処理後 < 1 μm
• ガス含有量：処理前 < 10% vol → 処理後 < 0.1% vol

設置形態オプション

• キャスタ付きベースフレーム
• キャスタ付き金属カバー
• 単軸トレーラー上の金属カバー

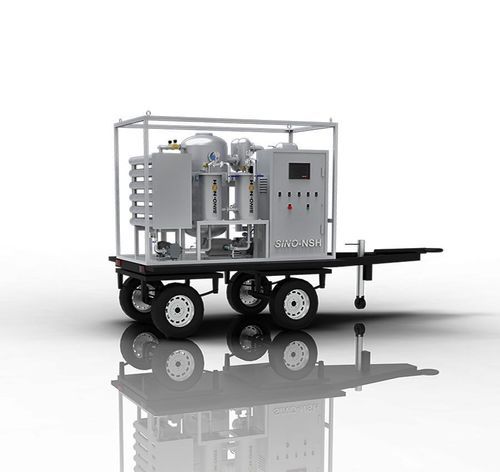

• 二軸トレーラー上のベースフレーム
• 二軸トレーラー上の金属カバー
• 二軸トレーラー上の金属カバーと操作室

別名
真空脱水装置、真空浄化システム、油脱ガス、油再生、油リサイクル

技術仕様

• Brand Name: Sino-NSH
• Model / Series: VFD (NSH-VFD-A)
• 処理油: 絶縁油（変圧器油）
• 機能: 脱水、脱気、不純物除去；有機酸、スラッジ、ピッチ、解離炭素の除去
• 処理能力: 1,800 – 18,000 L/h
• 電源: 380 VAC / 3相 / 50 Hz（カスタマイズ可）
• 納期: 10営業日
• 供給能力: 月間 50 台
