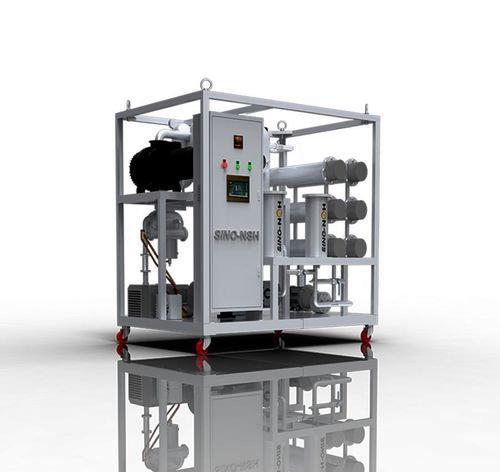

オイル精製システム NSH-VFD series

産業用

概要
NSH-VFDは、変圧器用絶縁油の脱水、脱気および固形不純物除去のために設計された二段式真空油精製装置です。ブランド油および一部の低粘度潤滑油に対応します。据え置き型および移動型の仕様があり、現地保守や工場内作業に適しています。

利点

• 変圧器油中の溶存水分を効率的に除去
• 可燃性ガスおよび溶存酸素を低減
• 耐電圧強度（BDV）の改善
• 力率および運転安定性の向上
• 油寿命の延長と交換頻度の低減
• 変圧器の信頼性と寿命の向上

精製後の油特性
耐電圧強度 (BDV) | kV | ≥75
含水量 | ppm | ≤3
ガス含有量 | % | ≤0.1
不純物粒径 | μm | ≤5

二段式真空変圧器用油精製装置 - 主な仕様（抜粋）
流量 (L/H): VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
真空範囲: -0.092 ~ -0.099 MPa
作動圧力: ≤0.3 MPa
最大真空: ≤50 Pa
作業温度範囲: 45 - 85 °C
電源（標準例）: 380 V / 3Phase / 50Hz（カスタマイズ可）
動作騒音: ≤72 dB（機種により異なる）
加熱出力 (kW): VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
総消費電力 (kW): VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
入口/出口径 (mm): 25–65（機種により異なる）
正味重量 (kg): 約350〜約1420（機種により異なる）
寸法例 (L x W x H mm): VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

構成オプション

• キャスタ付きベースフレーム
• キャスタ付き金属カバー
• シングルアクスルトレーラー搭載の金属カバー
• ダブルアクスルトレーラー搭載のベースフレーム
• ダブルアクスルトレーラー搭載の金属カバー
• ダブルアクスルトレーラー搭載の金属カバー＋操作室

別名: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

技術仕様

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• 処理油: 変圧器用絶縁油；一部の低粘度潤滑油にも対応
• 機能: 脱水、脱気、不純物除去
• 流量範囲: 1,800 - 18,000 L/h（機種により異なる）
• 電源: 標準 380VAC / 3Phase / 50Hz（他電圧/周波数カスタマイズ可）
• 真空範囲: 約 -0.092 ～ -0.099 MPa
• 作動圧力: ≤0.3 MPa
• 最大真空: ≤50 Pa
• 作業温度: 45 - 85 °C
• 動作騒音: 最大 ≤72 dB（機種により変動）
• 加熱出力: 機種により 24 kW 〜 210 kW
• 総消費電力: 機種により 26 kW 〜 222 kW
• 入口/出口径: 25 mm 〜 65 mm（機種により異なる）
• 正味重量: 約350 kg 〜 約1420 kg（機種により異なる）
• 納期（例）: 10 営業日
• 供給能力（例）: 50 セット / 月
