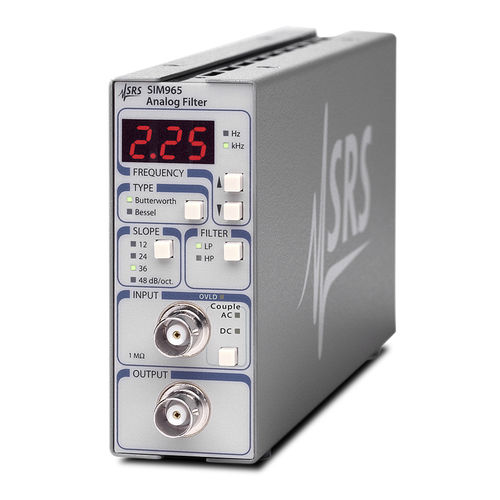

高域フィルタ回路 SIM965
低域パッシブ

高域フィルタ回路
高域フィルタ回路
高域フィルタ回路
高域フィルタ回路
お気に入りに追加する
商品比較に追加する


特徴

帯域幅
高域, 低域
タイプ
パッシブ
周波

最大: 500,000 Hz

最少: 1 Hz

詳細

SIM965アナログフィルタは,ベッセルまたはバターワースフィルタが必要な信号調整アプリケーションに最適です。ベッセルフィルタはきれいなステップ応答(オーバーシュートは無視できる)と直線的な位相応答を提供し、バターワースフィルタは多少のオーバーシュートはあるが優れた通過帯域の平坦性を提供します。フロントパネルからハイパスまたはローパスフィルターを選択します。カットオフ周波数は3桁の分解能で設定でき、いずれのフィルタータイプでも12、24、36、48dB/オクターブのロールオフが選択できます。 SIM965アナログフィルターは、ベッセルまたはバターワースフィルターが必要な信号調整アプリケーションに最適です。ベッセルフィルタは、きれいなステップ応答(無視できるオーバーシュート)と直線的な位相応答を提供し、バターワースフィルタは、多少のオーバーシュートを伴う優れた通過帯域の平坦性を提供します。フロントパネルからハイパスまたはローパスフィルターを選択します。カットオフ周波数は3桁の分解能で設定でき、いずれのフィルタータイプでも12、24、36、48dB/オクターブのロールオフが選択できます。 SIM965は、±5Vの入力信号に対応し、ユニティーゲインを備えています。低ノイズ、低高調波歪み、1MHz以上の帯域幅により、高感度アナログアプリケーションに理想的です。信号の増幅が必要な場合は、JFETプリアンプSIM910、またはBJTプリアンプSIM911を検討する必要があります。 1台のSIM900メインフレームに最大8個のSIM965モジュールを搭載することができます。メインフレームはカスケード接続が可能で、複雑なアプリケーションに対応するため、フィルターチャンネル数を無制限に増やすことができます。

---

カタログ
