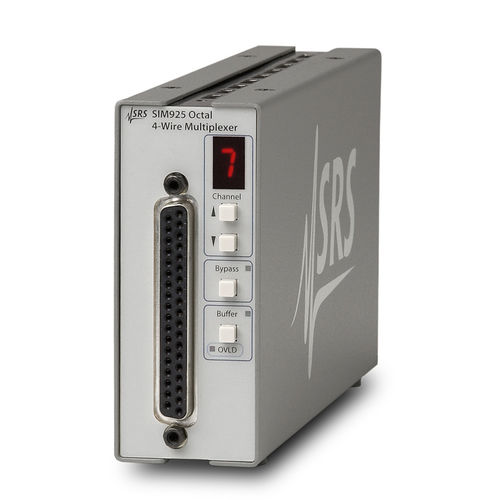

モジュール多重化装置 SIM925

アナログマルチチャンネル

SIM925は、低レベル信号アプリケーション用の8入力チャンネル、4線式マルチプレクサです。2本のセンスリードをオプションでバッファリングすることで、ケルビンリード測定に対応します。バッファを切り替えて、シンプルなリレーベースの4極8列スイッチを形成することができます。複数のモジュールをカスケード接続することで、無限のネットワーク化が可能です。 SIM925は、低レベル信号アプリケーション用の8入力チャンネル、4線式マルチプレクサです。2本のセンスリードをオプションでバッファリングすることで、ケルビンリード測定に対応します。バッファは、シンプルなリレーベースの4極8列スイッチを形成するために切り換えることができます。複数のモジュールをカスケード接続することで、無限のネットワーク化が可能です。 SIM925のデジタル制御回路は、スイッチの設定が変更されるときだけマイクロコントローラーがオンになる、特別なクロックストッピングアーキテクチャで設計されています。これにより、デジタルノイズが低レベルのアナログ信号を汚染することがありません。 SIM925のブロック図 設定変更は、フロントパネルまたはリモート・インターフェースから行うことができます。マルチプレクサの設定も問い合わせることができます。武装している場合、モジュールはステータス信号を生成し、過負荷状態をユーザーに警告します。SIM925は、必要なDC電圧で電力を供給することにより、SIMメインフレームの外部で動作させることができます。 SIM925は、SIM921 AC抵抗ブリッジ、SIM922Aダイオードモニタ、SIM923A RTDモニタと直接使用して、多くの温度センサを読み取ることができます。また、複数の信号源をロックインアンプにルーティングして、信号の回収作業を自動化するために使用することもできます。
