多軸配置システム 782300:150.26XYZ軸2-3軸リニア
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 多軸, XYZ軸, 2-3軸
- 構造
- リニア, 自動, 縦型, 横型, 門型, レーザー, 光学
- 応用
- 工業用, ウェハー検査および計測学用, 半導体産業用, 溶接用, クリーンルーム用, 光ファイバー用, 切断機用, 光ビーム, プリント回路用, 衛生用途, 3Dプリンター用, 研究用, X線用, 品質管理用, 光応用, サンプル準備用
- その他の特徴
- サーボモータ, コンパクト, ボールねじ, 高解像度, USB, サーボ制御, 調整可能, 同期済, 花崗岩スラブ用, 制御機付, 高速, リニアモータ駆動, 精密, 組合せモジュール, 大開口, 重荷重用, ミラー用, プロフィｰルレール上
- 繰返し精度
1 µm
最少: 0.7 µm
最大: 1 µm
- 積載量
15 kg
(33.07 lb)最少: 1 kg
(2.2 lb)最大: 100 kg
(220.46 lb)- ストローク
最少: 200 mm
(7.87 in)最大: 1,000 mm
(39.37 in)- 速度
最少: 50 mm/s
最大: 1,500 mm/s
詳細

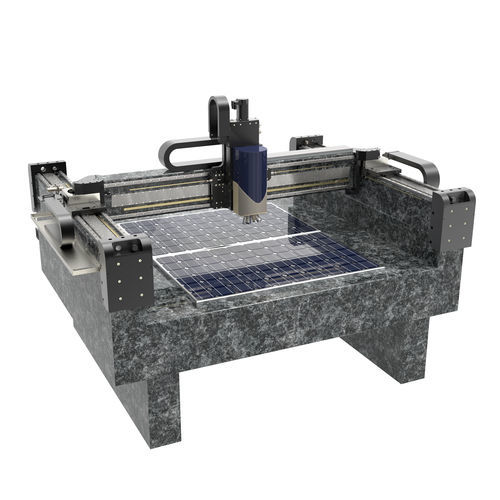

高度にダイナミックなアプリケーションに対応するXYZガントリー
カスタマイズ可能
- 高精度かつダイナミックなアプリケーションに最適
- 1300 x 800 mmの非常に広い移動範囲
- 高加速度・高速度と高精度の両立
このガントリーは、1300 x 800 mmの領域で、非常にダイナミックな動きを可能にします。カスタマイズされた加工ヘッドやZ軸のセンサーは、グラナイト上のキャリア上を素早く、スムーズに移動します。プロファイルされたレールガイドは、花崗岩に直接取り付けられており、サブミクロンの再現性の高い結果を得るために最適な走行特性を提供します。
仕様
- ストローク： 800 x 1300 x 200 mm
- 繰り返し精度：1～0.7 µm
- 速度： 500 - 1000 mm (XY) / 50 - 100 (Z)
- 最大荷重最大荷重：150 N (Z)
- 駆動方式リニアモーター、プロファイルレール (XY) / ボールネジ、ACサーボ (Z)
- フィードバック：リニアスケール
- モーションコントローラーFMCシリーズ、ACS、PLC統合
カスタマイズされたオプション
- プロセス適合性、サンプルホルダー、ヘッド/センサー
- クリーンルームISO 14644-1対応バージョン（ご要望に応じてクラス1まで対応可）
- ラック、防振、エンクロージャー、安全コンセプト
- XYZ-Rx-Ry-Rzモーションのための自由度拡張
- 位置決めタスクのための3D設計による個別ソリューションの発見
---
